杰根斯特色产品

 Ball-LockTM夹具快速更换系统

主要用途: 装卸成套夹具 (点击在线播放应用录像) (下载清晰版应用录像)
目的: 快速、精确地将成套夹具在机器工作台上安装或卸下.
安装说明: 请点击查看.

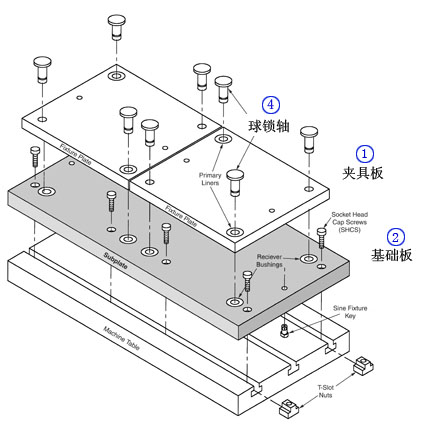

原理说明:
1) 将夹具固定安装在夹具板①上, 而非直接安装在机器工作台上.这样, 夹具就可连同夹具板①一起方便地移动;
2) 在机器工作台上安装一个固定的基础板②;
3) 操作时,装有夹具的夹具板①通过球锁轴④被安装固定在基础板②上.




说明:
球锁轴④连接在一起的夹具板①基础板②的相对位置(回复精度)被确保在±0.013mm以内,而夹具是固定在夹具板①上的, 因此夹具的安装回复精度也可确保在±0.013mm以内.



系统部件构成:
基础板, 夹具板, 球锁轴, 接受套, 定位套

主要特点:
* 快速:成套夹具更换只需1分钟
* 重复定位精度:±0.013mm以内
* 可靠:系统夹持力最大可达36吨
* 操作简易:工人无需特别培训即可操作
* 维护简单:部件通用,互换性高
* 后续成本低廉:一旦装上杰根斯基础板,用户可按需要不断增配夹具板。每套夹具板只需2个定位套,总成本通常不超过人民币1000元.

有了快速装夹系统,您可以实现:
* 快速装、卸成套夹具,承接大量的小批量订单,扩大生产能力;
* 利用两套快换夹具,实现在机器外安装毛坯 、拆卸工件,让您的机器几乎没有待机时间;
* 复杂毛坯可一次装夹,多次变换位置加工,实现用简单机床加工出复杂而高精度工件;
* 随时插入紧急订单,增加生产的灵活性,满足优先客户需要;
* 相同夹具可在不同机器上使用,提高工厂机器的利用率;
* 以杰根斯品牌确保工艺,增强客户信心……
