螺纹护套
    杰根斯的AMCE螺纹护套可迅速地加强或修复螺纹,使用简单,不需要特别的工具,所有产品都具备碳钢和不锈钢两种,也同时具备公制英制尺寸。
适用于:
        • 加强母材(即铝材或其它软质材料)上的螺纹            • 修复已错位的孔 ....

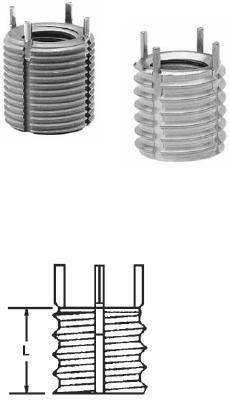

插销式螺纹护套

特重型



插销式螺纹护套

 超重型插销式螺纹护套增加的壁厚和更大的外螺纹面积提供更强和更稳定的锁紧拉力, 使用寿命也得到提高. 该产品的应用环境其材料应该有更低的最终切变强度, 这样就能获得最大的螺纹锁紧力和夹持力.

  • 更大的外螺纹面积
  • 增强的剪切接合
  • 在高切变强度材料条件下, 提供的夹持力与标准重型插销式螺纹护套相当.
  • 材料:
    碳钢护套 - C1215 或等同
    不锈钢护套 - 303
    固定键 - 302
  • 表面处理:
    碳钢护套 - 磷酸盐防锈处理
    不锈钢护套 - 钝化处理
  • 公差: ±.010
  • 固定键: 经表面处理的插销式螺纹护套带4个固定键, 其内螺纹尺寸为5/16-18或更大.

内螺纹
等级2B

件号

外螺纹
等级2A

长度
L

安装工具
件号

碳钢

不锈钢

6-32

25931

26331

5/16-18

.31

24731

8-32

25932

26332

3/8-16

.31

24732

10-24

25933

26333

7/16-14

.31

24733

10-32

26133

26533

7/16-14

.31

24733

1/4-20

25934

26334

1/2-13

.37

24734

1/4-28

26134

26534

1/2-13

.37

24734

5/16-18

25935

26335

9/16-12

.43

24735

5/16-24

26135

26535

9/16-12

.43

24735

3/8-16

25936

26336

5/8-11

.50

24736

3/8-24

26136

26536

5/8-11

.50

24736

7/16-14

25937

26337

3/4-16

.62

24737

7/16-20

26137

26537

3/4-16

.62

24737

1/2-13

25938

26338

7/8-14

.68

24738

1/2-20

26138

26538

7/8-14

.68

24738

9/16-12

25939

26339

7/8-14

.81

24739

9/16-18

26139

26539

7/8-14

.81

24739

5/8-11

25940

26340

1-12

.87

24740

5/8-18

26140

26540

1-12

.87

24740

3/4-10

25941

26341

1 1/4-12

1.12

24741

3/4-16

26141

26541

1 1/4-12

1.12

24741

7/8-9

25942

26342

1 3/8-12

1.25

24742

7/8-14

26142

26542

1 3/8-12

1.25

24742

1-8

25943

26343

1 1/2-12

1.37

24743

1-12

26143

26543

1 1/2-12

1.37

24743

安装信息见P8.2
