加工中心台虎钳

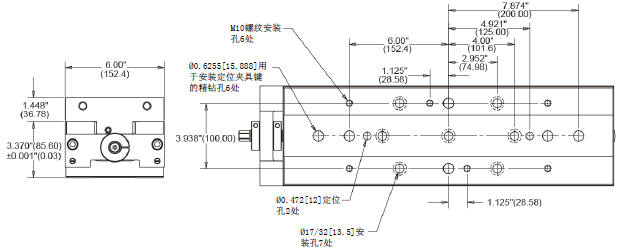

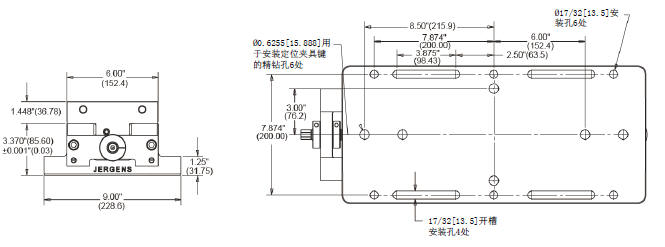

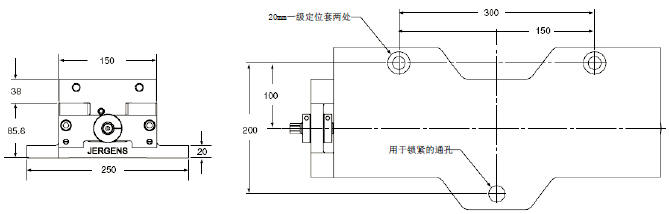

    杰根斯台虎钳特别适用于高档CNC(HMC/VMC), 具有精度高,重量轻,夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪,即可加工不同轮廓的工件。
    配上杰根斯台虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯台虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)


  150mm液压台虎钳立柱





  • 每个方向上的台虎钳都有独立的控制阀进行操控。
  • 与手动台虎钳相比,液压台虎钳只需要非常小的力就能保证重复定位精度。
  • 快速更换卡爪系统
  • 液压台虎钳立柱配备6" (150mm)宽的可加工铝质卡爪。也有标准的超宽型软爪、超高型软爪、硬质卡爪和钢质卡爪可供选择。3面式和4面式型号均可使用。
  • 所有杰根斯台虎钳都包括可加工可翻转的卡爪、硬化并精磨而成的钢质导轨和全封闭的丝杠部件。
另有定制底座可供选择

4面式

4面式立柱有8个工位夹持工件,并有两种标准底座可供选择。 通用型底座可通过80mm或100mm间距的安装孔,直接安装在卧式加工中心(HMC)上。


如果将杰根斯的球锁系统应用在卧式加工中心(HMC)工作台上,将进一步提高加工生产效率。更换台虎钳立柱或其他夹具只需不到一分钟的时间,夹具的重复定位精度在±0.013mm以内。


球锁底座台虎钳立柱上视图



4面式150mm台虎钳立柱

安装方式 件号 H J Q 底座
底座
球锁孔
中心距
安装孔
中心距1*
安装孔
中心距2*
配套球锁轴
件号
重量
(lbs)
球锁底座 51462 292.1 152.4 69.9 400 400 350x350 n/a n/a 49652 122
球锁底座 51454 292.1 152.4 69.9 500 500 425x425 n/a n/a 49662 130
通用底座 51476 292.1 152.4 69.9 400 400 n/a 80MM 100MM N/A 122
  *通用型立柱的底座上有两套安装孔,匹配加工中心上80mm或100mm间距的栅格孔或T型槽。也可按照需要定制安装孔位置和底座尺寸。
