加工中心台虎钳
    杰根斯台虎钳特别适用于高档CNC(HMC/VMC), 具有精度高,重量轻,夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪,即可加工不同轮廓的工件。
    配上杰根斯台虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯台虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)



液压台虎钳立柱
液压台虎钳立柱套件包括:
  • 每面有独立的控制阀
  • 双通道液压旋转接头
  • 内置式蓄能器
  • 手柄









可完全加工和反置的卡爪
有铝爪或钢爪可选




卡爪快换系统
减少夹具安装时间

















双通道液压旋转接头
虎钳可以在管路连接的情况下旋转




独立的控制阀
每一面虎钳均可独立操控







内置式蓄能器(带单向阀)
断开油路后仍能继续保压






夹紧力(实测于卡爪的值)


输入压 夹紧力
psi bars lbs kg
500 35 595 268
1,000 70 1,190 537
2,000 140 2,380 1075
3,000 210 3,570 1612
4,000* 275* 4,760 2110

*推荐最大值


Download Cad Models!
www.jergensinc.com



技术参数:
工作时持力:268 - 2110 kgs
液压夹紧行程: 6.3 mm(两工位总计)
工作流量: 6.6立方厘米/面
高压液体体积: 6.6立方厘米/面
输入压力: 35 - 275 bar           也有其他底座可供选择
双工位夹紧结构,中间卡爪作为挡块,
不能作为单工位使用钳口尺寸分100mm和150mm两种,
有三面体或四面体可供选择


安装与操作:
1) 将铝质或钢质卡爪加工至符合夹紧工件的形状。
2) 使用手柄移动卡爪,直至工件接触到固定卡爪。
3) 然后将手柄旋回1/2到2圈,设定开口大小。
4) 启动液压动力源,操作每一面上的控制阀。

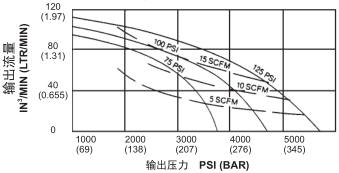

气液增压泵 见 6.75 页
