加工中心台虎钳

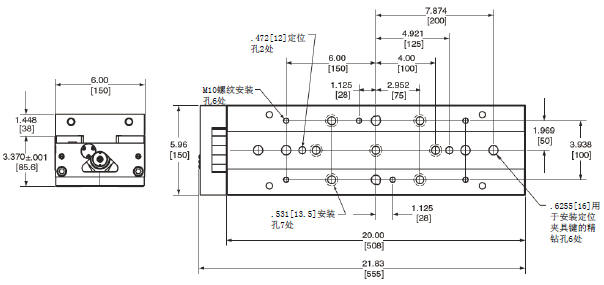

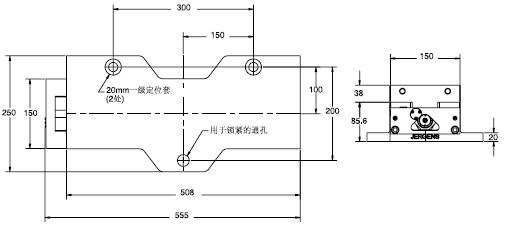

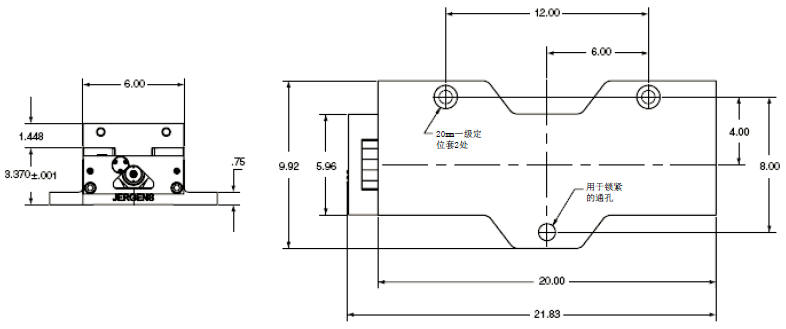

    杰根斯台虎钳特别适用于高档CNC(HMC/VMC), 具有精度高,重量轻,夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪,即可加工不同轮廓的工件。
    配上杰根斯台虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯台虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)



大型台虎钳立柱

六面式12工位



  杰根斯6面式台虎钳立柱提供12个工位, 使每次的工件夹持数量得到最大化. 提供匹配基座, 可直接安装到工作台或球锁系统的基板上.

  • 通过一次加工12块工件的3面, 降低工件加工成本
  • 增加机器不需照看的时间
  • 提高产量
  • 立柱单元硬化钢质导槽
  • 完全的卡爪行程, 允许夹持更多类型的工件

六面式加工中心台虎钳立柱(公制/英制)

尺寸

球锁底座 通用底座 球锁底座 通用底座

69413

69414

69477 69478 69413 69414

69477

69478

卡爪尺寸

100mm

150mm

100mm 150mm 4/100mm 6/150mm 4/100mm 6/150mm

.A.

卡爪最大张开

56

88

56 88 2.25 3.50 2.25 3.50
B   178 254 178 254 7.00 10.00 7.00 10.00

C

固定卡爪宽度

64

78

64 78 2.50 3.00 2.50 3.00

D

移动卡爪长度

100

127

100 127 4.00 5.00 4.00 5.00

E

基座到固定卡爪中心的距离

241

305

241 305 8.5 11.00 8.5 11.00

H

总宽度

300

432

300 432 11.81 16.91 11.81 16.91

J

卡爪宽度

100

150

100 150 4.00 6.00 4.00 6.00

K

导槽间外尺寸

238

356

238 356 9.37 14.01 9.37 14.01

N

基座板厚度

25

25

25 25 1.00 1.00 1.00 1.00

P

总高度

446

573

446 573 17.56 22.56 17.56 22.56

R

顶板厚度

14

14

14 14 0.56 0.56 0.56 0.56

S

面到中心距离

32

39

32 39 1.25 1.50 1.25 1.50



基座长度&宽度

400

500

400 500 15.75 19.68 15.75 19.68



球锁安装尺寸

350x350

425x425

n/a n/a 14x14 17x17 n/a n/a



安装尺寸1*

n/a

n/a

80mm 80mm n/a n/a 80mm 80mm



安装尺寸2*

n/a

n/a

100mm 100mm n/a n/a 100mm 100mm



重量 (Kg)

94

161

94 161 206 lbs 355 lbs 206 lbs 355 lbs
*通用型立柱上的基座有两套安装孔, 匹配80mm或100mm加工中心上的夹持装置或T槽。
可根据用户的需要提供传统型安装式样及基座尺寸, 详情请联系杰根斯客户服务部门。
