加工中心台虎钳
    杰根斯台虎钳特别适用于高档CNC(HMC/VMC), 具有精度高,重量轻,夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪,即可加工不同轮廓的工件。
    配上杰根斯台虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯台虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)

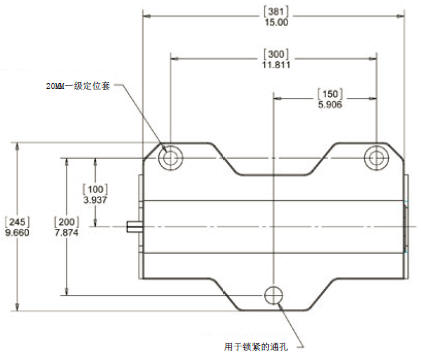

  100mm台虎钳
  窄体底座

     窄体基座型台虎钳可用作一个独立台虎钳, 或安装到一个夹具板上。 该型台虎钳最适合于组合操作。细窄型设计使工作台或立柱上能容纳更多的台虎钳。配合使用杰根斯的球锁快速装夹系统能使加工的灵活性最大化。
  • 材料:1018钢
  • 易于安装在球锁系统或其他夹具板上
  • 最快的卡爪快换系统
  • 完全的卡爪行程
  • 硬化钢精磨而成的导槽
  • 全密封的导向螺杆组件
  • 开放式基座使碎片能从台虎钳排出
  • 带可加工的标准铝爪
  • 另有硬质卡爪可供选择
  • 可选择液压操作
英制
件 号

重量

49401

14kg


公制
件 号

重量

49401

13.6kg


  通用底座

     通用基座型台虎钳易于直接安装在工作台上, 其安装槽孔几乎能与任何式样的工作台相匹配。定位孔专为杰根斯的胀心定位夹具键设置, 使其能轻易而准确地安置在工作台工槽上。
  • 易于直接安装在工作台上
  • 最快的卡爪快换系统
  • 完全的卡爪行程
  • 硬化钢精磨而成的导槽
  • 全密封的导向螺杆组件
  • 开放式基座使碎片能从台虎钳排出
  • 带可加工的标准铝爪
  • 另有硬质卡爪可供选择
  • 可选择液压操作方法
英制
件 号

重量

49471

14kg


公制
件 号

重量

49471

14kg
