加工中心台虎钳
    杰根斯台虎钳特别适用于高档CNC(HMC/VMC), 具有精度高,重量轻,夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪,即可加工不同轮廓的工件。
    配上杰根斯台虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯台虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)


  五轴自定心台虎钳

   此系列产品可以满足五轴加工中心和交换工作台系统上的大多数夹紧作业。无论工件的形状是圆形还是方形,自定心夹持系统总能保证相同的零点位置。

   此外结构紧凑。稳定性高。并有多种卡爪可选(嵌块式卡爪,平卡爪,软爪,摇摆式卡爪,V型卡爪)也是专门为5轴机械加工所设计的特征。

40SC,60SC,100SC和125SC,同时适用于对内径和外径的夹持。
  • 为5轴机械加工特别设计
  • 工件待加工面全部开放,可以使用标准短刀具
  • 结构简单而坚固,表面平整,易于清理
  • 也可做为标准设备上的模块使用
  • 多种卡爪可供选择

件号 尺寸 夹紧力* *
(kN/Torque Nm)
重量
(Kg)

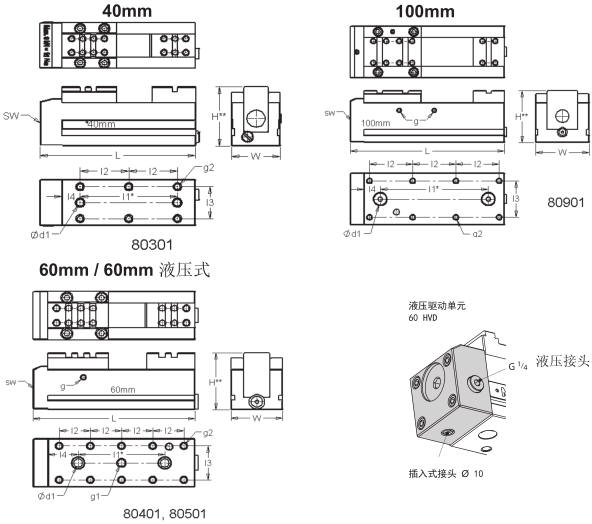

尺寸规格 (毫米) 六角尺寸
(mm)
L W H** d1* g g1 g2 h1** h2 l1* l2 l3

81601

40mm

7.5/23

2.0

100

40

53

6H7x8

M6x8

80

40.0

30

M10

80001

60mm

15/50

3.8

170

60

70

10F7

M10x11

M8x12

12

100

36.0

42

M12

80101

100mm

25/80

18.0

260

100

100

25x5/M10x14

M8x11

M10x14

150

200

80.0

70

M14

80102

100mm液压

20/200

18.0

290

100

100

25x5/M10x14

M8x11

M10x14

150

200

80.0

70

80201

125mm

35/200

49.0

465

125

130

25x5/M10x14

M12x16

M12x16

98

27

200

82.5

66

M19

注意: 每台杰根斯5轴台虎钳都配有台虎钳手柄,不包含卡爪。 *公差±0.01mm **公差±0.02mm
Kg x 2.205=lbs Nm x 8.85=in. lbs Kg x 2.205=Ibs Bar x 14.5=psi
