弹簧柱塞及挡销(弹顶销)
    与传统的螺纹体弹簧柱塞不同, 杰根斯的Solid Drive®型弹簧柱塞是钢制一体式结构: 内六角孔, 销顶及柱塞体为一个整体。弹簧和尾部的固定螺丝不会从柱塞里掉出, 也不用特殊工具来拆卸。最大的好处是, 当调整Solid Drive®型弹簧柱塞时,整个弹簧柱塞整体转动, 而不仅是单单一个螺丝。         --更多详细介绍(4.2)

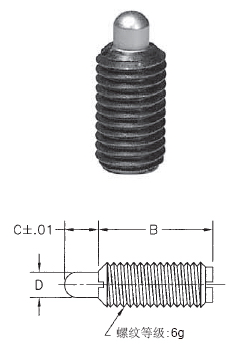

短型弹簧柱塞 - 公制
  • 材料: 主体 – 低碳钢(303不锈钢可定制)
       柱塞头 – 尼龙或钢
  • 表面处理: 主体黑色氧化
  • 螺纹等级:6g
  • 可用于FixtureProTM设计软件

不同颜色的柱塞头代表不同的材料和弹力:
  银色: 钢头, 轻力型
  黑色: 钢头, 重力型
  白色: 尼龙头, 轻力型
  蓝色: 尼龙头, 重力型

杰根斯产品特点:

  杰根斯的短型弹簧柱塞用相同的Solid Drive 标准制造。
  *在一个短柱塞体里安装标准弹簧活塞。
  小尺寸以一字槽替代内六角孔

*仅限碳钢主体

钢头

尼龙头

螺纹尺寸
A

初始弹力
(kg)

末端弹力
(kg)

B

C

D

27170

30770

M 4x 0.7

0.23

0.91

13.0

2.5

1.78

26770

30370

M 4x 0.7

0.23

1.81

13.0

2.5

1.78

27171

30771

M 5x 0.8

0.14

1.36

14.5

3.0

2.36

26771

30371

M 5x 0.8

0.23

2.27

14.5

3.0

2.36

27172

30772

M 6x 1.0

0.14

1.59

16.0

4.7

3.02

26772

30372

M 6x 1.0

0.23

2.72

16.0

4.0

3.02

27173

30773

M 8x1.25

0.23

2.04

16.0

5.0

3.43

26773

30373

M 8x1.25

0.23

4.54

16.0

5.0

3.43

27174

30774

M10x 1.5

0.68

3.4

17.5

4.7

4.72

26774

30374

M10x 1.5

0.46

5.44

17.5

5.0

4.72

27175

30775

M12x1.75

0.77

3.86

20.5

6.5

6.30

26775

30375

M12x1.75

1.13

6.80

20.5

6.5

6.30

27177

30777

M16x 2.0

0.91

4.76

28.5

8.0

7.87

26777

30377

M16x 2.0

1.59

11.79

28.5

8.0

7.87

可客户订制, 见P4.12客户规格尺寸要求表

柱塞扳手头 螺纹尺寸
  重要: 不建议使用普通螺丝起子直接顶住柱塞球或接触头插入柱塞. 螺丝起子尖会使柱塞球或柱塞接触头低于柱塞端面, 进而压缩里面的弹簧, 损坏弹簧柱塞. 我们建议使用杰根斯的专用柱塞扳手头, 或者在一个普通螺丝起子头上磨一个槽, 使其能容纳抵消每个柱塞球或接触头从柱塞凸出的部分.

件号

柱塞螺纹尺寸

公制

英制

27501

6-32

27502

M 4

8-32

27503

M 5

10-32

27504

M 6

1/ 4-20

27505

M 8

5/16-18

27506

M10

3/ 8-16

27507

M12

1/ 2-13

27508

M16

5/ 8-11

27509

M20

3/ 4-10

27510

M25

1-8
