弹簧柱塞及挡销(弹顶销)
    与传统的螺纹体弹簧柱塞不同, 杰根斯的Solid Drive®型弹簧柱塞是钢制一体式结构: 内六角孔, 销顶及柱塞体为一个整体。弹簧和尾部的固定螺丝不会从柱塞里掉出, 也不用特殊工具来拆卸。最大的好处是, 当调整Solid Drive®型弹簧柱塞时,整个弹簧柱塞整体转动, 而不仅是单单一个螺丝。         --更多详细介绍(4.2)

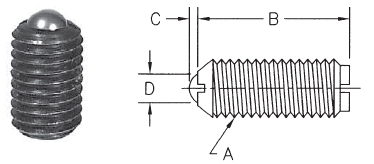

球头柱塞 - 英制
  • 主体材料: 低碳钢或303不锈钢
  • 球头材料: 440 不锈钢
  • 弹簧材料: 17-7 PH
  • 表面处理: 柱塞体表面黑色氧化
  • 螺纹等级: 2A-UNC
  • 符合TCMA标准
  • 可用于FixtureProTM设计软件
重要: 当插入带锁紧元件的SOLID
DRIVE柱塞时, 攻丝螺孔的孔径应该比柱塞的主体尺寸至少大0.030到0.045英寸, 以使柱塞更易拧入。
带锁紧元件 不带锁紧元件

不锈钢
件号

碳钢
件号

螺纹尺寸
A

初始弹力
lbs.

末端弹力
lbs.

B

C

D

11102

10927

5-40

0.25

0.75

1/ 4

0.020

0.062

11201 10701 10-24 0.5 1.5 33/64 0.025 0.09
11211 10711 10-24 1.5 3.0 33/64 0.025 0.093
11202 10702 10-24 2.0 5.0 33/64 0.025 0.093

11108

10904

1/ 4-20

2.00

4.00

17/32

0.035

0.125

11109

10905

1/ 4-20

3.00

7.00

17/32

0.035

0.125

11110

10906

1/ 4-20

4.00

12.00

17/32

0.035

0.125

11111

10907

5/16-18

2.00

4.50

37/64

0.040

0.156

11112

10908

5/16-18

4.00

9.00

37/64

0.040

0.156

11113

10909

5/16-18

6.00

17.00

37/64

0.040

0.156

11114

10910

3/ 8-16

2.50

5.00

5/ 8

0.048

0.187

11115

10911

3/ 8-16

5.00

10.00

5/ 8

0.048

0.187

11116

10912

3/ 8-16

6.00

21.00

5/ 8

0.048

0.187

11117

10913

1/ 2-13

3.00

6.00

3/ 4

0.072

0.281

11118

10914

1/ 2-13

6.00

12.00

3/ 4

0.072

0.281

11119

10915

1/ 2-13

6.00

30.00

3/ 4

0.072

0.281

11120

10916

5/ 8-11

4.50

9.00

1

0.096

0.375

11121

10917

5/ 8-11

9.00

18.00

1

0.096

0.375

11122

10918

5/ 8-11

7.00

50.00

1

0.096

0.375

不锈钢
件号

碳钢
件号

11002

10827

11221 10721
11231 11222
11222 10722

11008

10804

11009

10805

11010

10806

11011

10807

11012

10808

11013

10809

11014

10810

11015

10811

11016

10812

11017

10813

11018

10814

11019

10815

11020

10816

11021

10817

11022

10818

细牙型 - 带锁紧元件 不带锁紧元件

不锈钢
件号

碳钢
件号

螺纹尺寸
A

初始弹力
lbs.

末端弹力
lbs.

B

C

D

11101 10926 4-48 0.12 0.50 3/16 0.020 0.062
11103 10928 6-40 0.50 1.00 5/16 0.023 0.078
11104 10929 8-36 0.50 1.25 11/32 0.025 0.093
11105 10901 10-32 0.50 1.50 33/64 0.025 0.093
11106 10902 10-32 1.50 3.00 33/64 0.025 0.093
11107 10903 10-32 2.00 5.00 33/64 0.025 0.093

11203

10703

1/4-28

2.0

4.0

17/32

0.035

0.125

11212

10712

1/4-28

3.0

7.0

17/32

0.035

0.125

11204

10704

1/4-28

4.0

12.0

17/32

0.035

0.125

11205

10705

5/16-24

2.0

4.5

37/64

0.040

0.156

11213

10713

5/16-24

4.0

9.0

37/64

0.040

0.156

11206

10706

5/16-24

6.0

17.0

37/64

0.040

0.156

11207

10707

3/8-24

2.5

5.0

5/ 8

0.048

0.187

11214

10714

3/8-24

5.0

10.0

5/ 8

0.048

0.187

11208

10708

3/8-24

6.0

21.0

5/ 8

0.048

0.187

11209

10709

1/2-20

3.0

6.0

3/ 4

0.072

0.281

11215

10715

1/2-20

6.0

12.0

3/ 4

0.072

0.281

11210

10710

1/2-20

6.0

30.0

3/ 4

0.072

0.281

不锈钢
件号

碳钢
件号

11001 10826
11003 10828
11004 10829
11005 10801
11006 10802
11007 10803

11223

10723

11232

10732

11224

10724

11225

10725

11233

10733

11226

10726

11227

10727

11234

10734

11228

10728

11229

10729

11235

10735

11230

10730
