杰根斯球锁快换工具介绍

夹持元件



可替换齿面支承钉
可替换齿面支承钉    杰根斯公司的可替换齿面支承钉所用材料有淬火硬化高速工具钢或碳钢嵌入.由于支承钉齿面的齿尖被压入工件, 所以能以更小的压紧力产生更大的夹持力. 杰根斯的齿面支承钉的固定方式有两种:支承钉本身作为螺钉旋入螺孔固定, 或依靠支承钉背后的螺纹孔固定.

  用杰根斯的齿面支承钉把杰根斯的软口台虎钳制成硬化齿纹台虎钳,或在杰根斯的压紧器上添加齿面支承钉以产生更大的夹紧力. 任何有粗糙夹持面的工件都可使用杰根斯的齿面支承钉.

图纸 图纸
  • 材料:主体, 低碳钢
       嵌入, 碳钢
  • 表面处理: 锌
  • 锯齿形: .09" x 90°
  • 提供适用于FixtureProTM软件的设计资料

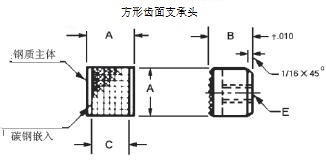

碳钢嵌入齿面支承钉

件号

类型

A

B

C

E

重量(磅)
10件

23708

圆形

3/8

3/ 8

5/16

10-32x 7/32

.15

23707

圆形

1/2

3/ 8

3/ 8

10-32x 7/32

.20

23702

圆形

1/2

1/ 2

3/ 8

10-32x11/32

.22

23703

圆形

1/2

21/32

3/ 8

10-32x 7/16

.30

23704

圆形

5/8

3/ 8

1/ 2

1/4-28x 7/32

.36

23705

圆形

3/4

3/ 8

5/ 8

1/4-28x 7/32

.44

23706

方形

1/2

3/ 8

13/32

10-32x 1/ 4

.30

  • 材料: 高速工具钢
  • 表面处理: 黑色氧化处理
  • 热处理: Rc 60-62
  • 锯齿形: .09" x 90°
  • 提供适用于FixtureProTM软件的设计资料
淬火工具钢齿面支承钉

件号

类型

A

B

C

E

重量(磅)
10件

23710

圆形

3/8

3/ 8

3/8

10-32x 3/8

.15

23711

圆形

1/2

3/ 8

1/2

10-32x 3/8

.20

23712

圆形

1/2

1/ 2

1/2

10-32x 1/2

.22

23713

圆形

1/2

21/32

1/2

10-32x.651

.30

23714

圆形

5/8

3/ 8

5/8

1/4-28x 3/8

.36

23715

圆形

3/4

3/ 8

3/4

1/4-28x 3/8

.44

23716

方形

1/2

3/ 8

1/2

10-32x 3/8

.30
