产品CAD图形文件下载

 夹持元件

索引
可替换齿面支撑钉
   锥形(淬火钢) 3.2
   锥形(硬质合金钢齿尖) 3.3
   圆柱形 3.3
杰根斯球锁快换工具介绍

夹持元件




可替换齿面支承钉

锥形淬火钢


可替换齿面支承钉   杰根斯公司引入可替换齿面支承钉的新概念。改进软口台虎钳钳口、压板垫、或者夹具来固定不规则形状的材料现在已经变得更加容易。用一个组合的中心钻、攻螺模及套筒扳手,就能从一个面安装上齿面支承钉, 不需要钻一个通孔到达难以达到的位置。简单地钻空、攻螺即能安装!

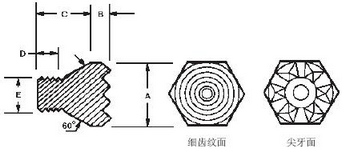

尖牙面 细齿纹面

图纸

淬火钢齿面支承钉

  • 材料: 8620
  • 表面处理: 黑色氧化处理
  • 热处理: 表面硬化
  • 提供适用于FixtureProTM 软件的设计资料


件号

六角外径
A

B

C

D

螺纹外径
E

中心钻
型号

钻挖
直径

齿纹面

尖牙面

23801

23811

5/16

.093

.32

.19

8-32

No. 4

.310

23802

23812

1/2

.125

.46

.25

1/4-28

No. 6

.498

23803

23813

3/4

.187

.70

.38

3/8-16

No. 8

.745


锥形碳钢齿面支承钉

锥形碳钢齿面支承钉

  • 材料:主体 8620钢
       嵌入, 碳钢
  • 表面处理: 镀锌
  • 提供适用于FixtureProTM 软件的设计资料

图纸

碳钢齿面支承钉



件号

六角外径
A

B

C

D

螺纹外径
E

中心钻
型号

钻挖
直径

23822

1/2

.125

.46

.25

1/4-28

No.6

.498

23823

3/4

.187

.70

.38

3/8-16

No.8

.745




  上一页 第3.2页 下一页
