液压夹具部件
        杰根斯制造形式多样,规格众多的液压夹具部件,包括液压油缸,增压泵,以及液压夹具部件。
        液压夹具油缸有直线缸,旋转缸,安装方式具有接板式和接管式,上法兰或下法兰安装,等等。
        规格:尺寸最小有小拇指大小的微型油缸,各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。




快速接头

液压接头

气路接头

套口

套管

3/8 NPT (母)
61915

3/8 NPT (母)
61965

1/4 NPT (母)
61916

1/4 NPT (公)
61966

液压接头双向控制回流.

套口

套管

1/8 NPT (母)
61904

1/8 NPT (公)
61950

1/4 NPT (母)
61905

1/4 NPT (公)
61951

1/4 NPT (母)
61954

气路接头仅套口止回.


气路软管
长尺寸低气压软管以英尺为单位购买. 根据右表件号订购现成管接头. 低气压软管


软管内径(英寸)

1/4

3/8

1/2

软管
件号

61106

61108

61110

接头
件号

61107

61109

61111

螺纹
规格

7/16-20

9/16-18

3/4-16


注:管接头均为英制单位

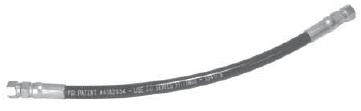

液压软管
高压液压软管

长度 (毫米)

305

457

610

914

1829

件号
276 bar

61201

61202

61203

61204

61205

件号
483 bar

61211

61212

61213

61214

61215

*可选 345 bar.

液压软管 (自制)

  高压软管根据用户的长度要求以装配成套销售. 长度为两端接头间的尺寸. 软管内径为3/8英寸 (9.5毫米), 可选276 bar或480 bar的额定压强. 两端配3/8英寸口径内螺纹管接头.

长度

7620 毫米

软管头

软管头

件 号
190 bar

61221
1/4 软管

61226
1/4 NPT (公)

61227
1/4 37° JIC
旋转式 (母)


液压钢管
  尽可能在液压回路上使用3/8英寸(9.5毫米)直径钢制液压管. 本公司钢管材料为低碳钢, 壁厚0.065英寸. 钢管额定压强为345 bar. 液压钢管
件 号

描述

60209

3/8(英寸直径)X 1524 毫米




   第11.85页
