液压夹具部件
        杰根斯制造形式多样,规格众多的液压夹具部件,包括液压油缸,增压泵,以及液压夹具部件。
        液压夹具油缸有直线缸,旋转缸,安装方式具有接板式和接管式,上法兰或下法兰安装,等等。
        规格:尺寸最小有小拇指大小的微型油缸,各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。

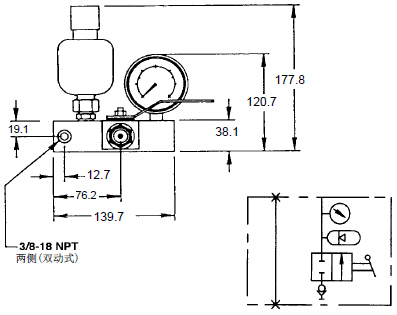

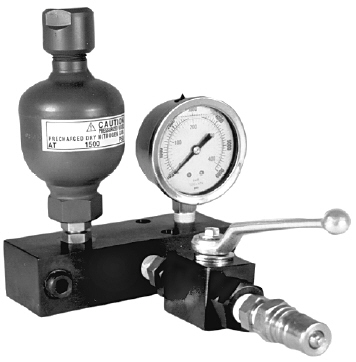

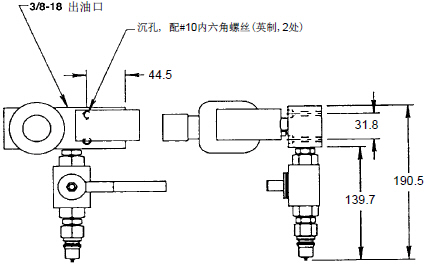

蓄能器组件
  蓄能器为液压夹具系统上常用的保压部件。使用蓄能器组件,在夹具从动力源断开后, 依然能够维持夹具液压压紧力. 预充蓄能器在液压系统中补偿逐渐泄漏的压力, 维持系统压力. 当夹具由于需要移动而必须从动力源断开时, 蓄能器组件可提高其安全水平. 该产品非常适合于堆放式夹具及加工中心.

件号

描述

62605

蓄能器组件

62607

蓄能器组件,单动式,从62605英制尺寸换算成公制

62608

蓄能器组件,双动式,增加快速断开回路

62609

蓄能器组件,双动式,增加快速断开回路,从62605英制尺寸换算成公制




件 号

62605

61965 (公) 快速连接器
  • 歧管
  • 蓄能器
  • 液压连接部件
  • 液压压力表
  • 手动球阀

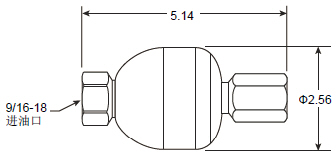

蓄能器

件号

最大压强

预充能压强

容量

容量重量(kg)

62603

248.2 bar

103.4 bar 5 cu. in. 0.68
单独订购组件
手动球阀 快速连接器 歧管 液压压力表
61639 61965 61915 60703



   第11.73页
