液压夹具部件
        杰根斯制造形式多样,规格众多的液压夹具部件,包括液压油缸,增压泵,以及液压夹具部件。
        液压夹具油缸有直线缸,旋转缸,安装方式具有接板式和接管式,上法兰或下法兰安装,等等。
        规格:尺寸最小有小拇指大小的微型油缸,各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。

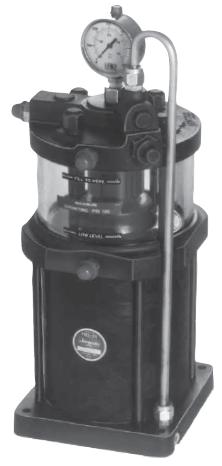

预充式气液增压泵

预充式气液增压泵

专利号: 3839866

规格

  比起传统液压动力设备, 杰根斯预充气增压泵拥有巨大优势。作为液压夹具系统的动力源,此增压泵以工厂气源为动力,无机电部件,不需要电源,输出压力非常稳定,且可实现精确控制。

  使用预充气增压泵, 夹具压紧机构在低压状态下快速靠近工件,碰上工件立即自动切换成高压(液压)压紧。工作过程分为两个阶段(循环):第一个阶段, 气源驱动泵内大容量蓄油缸中的液压油预充工作回路,此阶段回路并不增压,输出压等于输入压(气源压强),因此输出压力小,但速度快。 当液压回路遇上阻力(即,工件被接触)时,进入第二个阶段,回路切换到增压状态,输出压力放大。此工作机制极大地提高了夹持速度和提高高压油在工作回路中的利用率,同时,低压靠近工件也避免工件表面损伤。

  增压泵系统也能在工作回路自行引放气液。 这种自行引放气液特点使安装后不再需要对压力回路进行引放气。

   预充气增压泵操作简易,极大地提高生产效率。
预充气增压泵必须竖直放置使用。

  • 自行引放气
  • 易于观察的蓄油气缸
  • 15:1, 30:1, 和 54:1 的增压比率
  • 可选购安装工具包, 见第60页
  • 快速排气装置和快速调节工具包、手柄和安装基座见第57页.

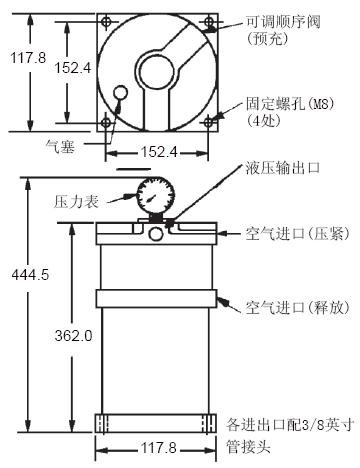

图纸

件号

61704

61705

61706

蓄油气缸
容量(cm3)

819.4

819.4

901.3

高压强
体积(cm3)

112.9

61.5

32.8

最小
输入压(bar)

2.7

2.7

2.7

最大
输入压(bar)

8.5

8.5

5.1

增压比率

15:1

30:1

54:1

最大
输出压(bar)

129.3

258.6

282.7

重量(kg)

12.7

12.7

12.7




   第11.59页
