液压夹具部件
        杰根斯制造形式多样,规格众多的液压夹具部件,包括液压油缸,增压泵,以及液压夹具部件。
        液压夹具油缸有直线缸,旋转缸,安装方式具有接板式和接管式,上法兰或下法兰安装,等等。
        规格:尺寸最小有小拇指大小的微型油缸,各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。






  旋转油缸的压紧臂可从工件旋开80°角, 能方便地靠近/离开工件, 对其进行压紧和装、卸操作。旋转油缸能以任何位置安装。 因其密封结构, 所以可在冷却液环境中工作。

重要: 当使用大容量气液增压泵(61761和61762, 见本目录第65页)时, 必须使用限流阀(第14,74页), 以限制液压油进入旋转油缸的压紧进油口. 这样将大大减轻压紧臂对压紧部位的撞击, 从而延长油缸的使用寿命.

图纸

  限流阀限制液压油的流动以缓冲旋转油缸的旋转运动. 建议将限流阀配合大容量气液增压泵(61761和61762)使用.

  小容量"Shoebox"泵(61755和61756)则不需限流阀.

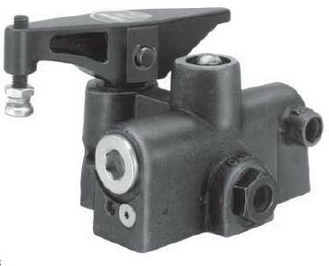

杠杆式旋转油缸(公制)

杠杆式旋转油缸(公制)

美国专利号:
No. 4,511,127
No. 4,471,293

规格

件号(右旋式)

63801

件号(左旋式)

63802

工作体积(cm3)

20.5

最小
工作压强(bar)

6*/7

最大
工作压强(bar)

200

压力压强比

8.5:1

压紧行程(mm)

5.5

最大
输出力(kN)(200 bar时)

18

有效
活塞面积(cm2)

8.6

重量(kg)

5.5

* 6 bar启动转臂旋转, 7 bar为压紧压强.

限流阀

限流阀 件号 63603

件 号

63603



图纸



   第11.56页
