液压夹具部件
        杰根斯制造形式多样,规格众多的液压夹具部件,包括液压油缸,增压泵,以及液压夹具部件。
        液压夹具油缸有直线缸,旋转缸,安装方式具有接板式和接管式,上法兰或下法兰安装,等等。
        规格:尺寸最小有小拇指大小的微型油缸,各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。




液压压紧,机械自锁

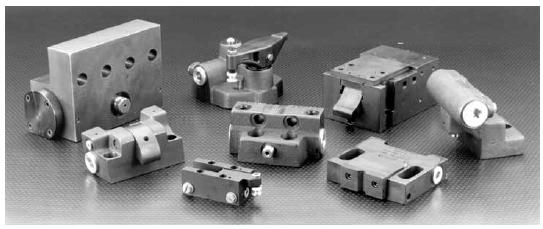

  杰根斯自锁式油缸是压紧机动性上的一个突破! 其机械锁紧以液压启动和释放: 一经启动, 压紧器自动锁定, 而只有当液压施加在释放接口后, 压紧器才松开.

压紧之后, 您可:

  • 断开液压动力
  • 不必担心因液压失效、断路或液压系统泄露而导致工件松开
  • 将夹具体移到其他机器上, 而工件依然被压紧

此专利技术可:

  • 避免重复压紧作业
  • 避免工件的意外松开
  • 大大降低安装成本

杰根斯自锁式油缸能为许多压紧问题提供解决方案.该产品用于:

  • 在重型机床设备(如龙门车、铣床)上压紧大型工件、设备
  • 连续自动工作机床
  • 大型加工中心
  • 模具的快速压紧、更换

  将自锁式油缸与杰根斯气液增压泵配合使用(见第63, 64,65页介绍). 由于压紧自锁油缸时不需维持液压, 所以数台机器可共用一个增压泵. 当自锁油缸在压紧位置, 就可断开液压软管, 但工件保持被压紧. 当加工结束后, 在释放接口施加液压,工件松开.

常见问题解答:

问: 自锁式油缸会失压吗?

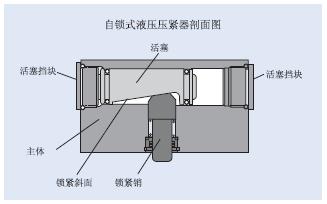

答: 不会. 因为使用了机械锁紧专利技术, 当液压施加在压紧进油口时, 油缸内的锁紧楔会被启动,楔入活塞底部,阻止其回缩,锁定活塞位置。

问: 如何将自锁式压紧器压紧?
答: 在自锁油缸的压紧进油口上施加液压, 将两个内部楔块推靠在一起. 这两个楔块形成一个机械锁紧, 并且始终不会缩回松开, 除非在释放端口施加液压.

问: 自锁油缸能用气压吗?
答: 不行. 因为气压力量不足以推动自锁油缸的内部楔块机构.

问: 启动压紧器需要多大的液压?
答: 大部分自锁式油缸要求最小液压为34.5 bar (500psi). 下页详细说明每个压板所需的最大和最小压力.

问: 使用自锁油缸的液压系统需要哪些配置?
答: 一个典型的系统包含数个压紧器(取决于具体需要); 一个动力源; 一个4通道无泄漏控制阀 (见第66页); 以及液压软管和管接头. 系统不需要蓄油缸.

问: 自锁式油缸能与标准气/液增压泵配合使用吗?
答: 不行. 自锁式油缸压紧和松开工件都要压力,因此需要增压泵提供两路液压。而标准气/液增压泵只提供单路液压输出。杰根斯的大容量增压泵(第63-65页)是自锁式油缸的理想动力源, 有小型(ShoeboxTM)和大型(BreadboxTM)两种选择,都可提供两路液压输出。客户可根据不同需要订购。

问: 在设计自锁油缸系统时, 我能否得到杰根斯公司的协助?
答: 当然. 杰根斯公司将提供一个用户系统的CAD示意图, 上面包
含系统所需的所有部件件号.



如需协助, 请联系杰根斯上海:
电话:021-58356226
传真:021-58353696
Email: China@jergensinc.com
Web: www.jergens.cn




   第11.47页
