重型螺纹油缸


重型螺纹油缸
  • 紧凑设计
  • 安装便利
  • 侧面和尾端进油口
  • 螺纹活塞

  全螺纹缸体使安装便利, 也易于调整长度.产品尺寸小, 在紧凑空间里提供强压紧力. 重型螺纹油缸具有硬质活塞杆, 钢质缸体,合金弹簧和聚四氟垫圈, 可确保无故障操作和更长使用寿命. 不适合气动操作。安装配套的安装支架和固定螺母参见第33页。

  不适合气动操作. 安装支架信息见下页.

英制



规格-英制

件号

60463

60464

60465

60466

实际
行程(in.)

1/2 1 1/2 1

工作
流量(cu. in.)

.392 .785 .883 1.767

有效活塞
面积(sq. in.)

.785 .785 1.767 1.767

最小工作
压强(psi)

200 200 200 200

最大工作
压强(psi)

5000 5000 5000 5000

最大输出力
(lbs.)

3925 3925 8835 8835

重量(lbs.)

1.0 1.5 2.0 2.5



规格-公制

件号

63213

63214

63215

63216

实际
行程(mm)

13

25

13

25

工作
流量(cu. cm)

6.4

12.8

14.5

29

有效活塞
面积(cm2)

5

5

11.4

11.4

最小工作
压强(bar)

14

14

14

14

最大工作
压强(bar)

340

340

340

340

最大输出力
(kg)

1780

1780

4007

4007

重量(kg)

0.45

0.68

.90

1.13

件 号

行程

缸体螺纹

A

B

C

D

E

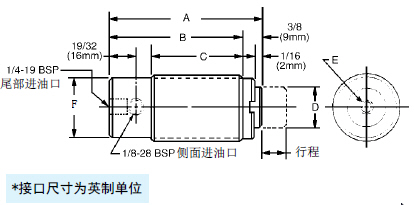

F

进油口

尾部

侧面

60463

1/2

1 5/16-16

3 1/4

2 7/8

2

3/4

1/4-28 x 1/4

1 7/32

7/16-20 SAE

1/8-NPT

60464

1

1 5/16-16

3 3/4

3 3/8

2 1/2

3/4

1/4-28 x 1/4

1 7/32

7/16-20 SAE

1/8-NPT

60465

1/2

1 7/8-16

3 1/4

2 7/8

2

1 1/4

1/4-28 x 1/4

1 25/32

7/16-20 SAE

1/8-NPT

60466

1

1 7/8-16

3 3/4

3 3/8

2 1/2

1 1/4

1/4-28 x 1/4

1 25/32

7/16-20 SAE

1/8-NPT

* 油缸配备一个堵头装在侧面进油口。
若要使用侧面进油口,拿开这个堵头(英制:7/16-20管堵头, 堵头件号61060; 公制:1/4-19管堵头)以堵住尾端进油口。

公制

63213

13

M36 x 1.5

82

73

51

19

M6x1.0x6

31

1/4-19 BSP

1/8-28 BSP

63214

25

M36 x 1.5

95

86

64

19

M6x1.0x6

31

1/4-19 BSP

1/8-28 BSP

63215

13

M48 x 1.5

82

73

51

32

M6x1.0x6

44

1/4-19 BSP

1/8-28 BSP

63216

25

M48 x 1.5

95

86

64

32

M6x1.0x6

44

1/4-19 BSP

1/8-28 BSP






   第11.33页
