液压夹具部件
        杰根斯制造形式多样,规格众多的液压夹具部件,包括液压油缸,增压泵,以及液压夹具部件。
        液压夹具油缸有直线缸,旋转缸,安装方式具有接板式和接管式,上法兰或下法兰安装,等等。
        规格:尺寸最小有小拇指大小的微型油缸,各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。



通孔油缸
通孔油缸

  通孔油缸特别适合于手动夹具转换成液压夹具, 替代诸如双凸轮螺母、拉杆或其他手动压紧器. 通常, 不需特别加工, 只需一个尺寸稍长的螺栓即可, 见下页应用图示。

  • 提供2D和3D格式的CAD文件下载

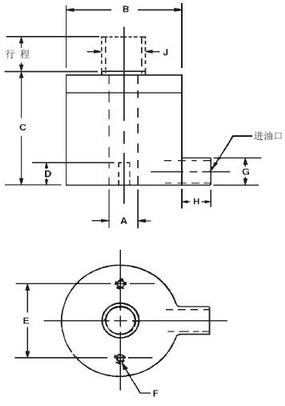

图纸

规格

规格

60403
60404
60413
60414

60401
60402
60410
60411
60412
63123

60405

实际行程 (mm)

6

8

16.3

工作流量 (cm3)

4.9

11.5

52.4

有效活塞面积 (cm2)

6.2

12.3

32.3

最小工作压强 (bar)*

7

7

7

最大工作压强 (bar)

340

340

340

最大输出压力(kN)

21.3

43.8

111.1

* 装有弹簧


  通孔油缸能推或拉,可选通孔型或螺纹孔型.对于通孔型产品, 活塞杆可装上螺栓. 螺纹孔型油缸可装上一个旋入活塞中的螺栓,成为直线油缸(推). 由于活塞式设计,螺纹孔型油缸并无行程.拿走内部回复弹簧, 通孔油缸便可用气动操作.

通孔油缸(英制)

件号

A

B

C+

D

E

F

G

H

杆径
J

进油口
尺寸

重量
(磅)

*60403

13/32

1 15/16

1 7/8

5/16

1 5/8

10-32

3/4

1/2

7/8

7/16-20

1.0

*60404

17/32

1 15/16

1 7/8

5/16

1 5/8

10-32

3/4

1/2

7/8

7/16-20

1.0

60401

21/32

2 1/2

2 3/16

5/16

2 7/32

10-32

7/8

3/8

1 1/4

9/16-18

2.5

60402

25/32

2 1/2

2 3/16

5/16

2 7/32

10-32

7/8

7/8

1 1/4

9/16-18

2.5

60405

1 1/64

4

3 9/16

5/8

3 1/2

1/4-28

No

Boss

2 1/8

9/16-18

10.5

*行程不可增加
+活塞收缩后的测量总尺寸.
内螺纹孔油缸(英制)

件号

A

B

C

螺纹
深度
D

E

F

G

H

J

进油口 尺寸

重量
(磅)

60413

3/8-16

1 15/16

1 13/16

5/16

1 5/8

10-32

3/4

1/2

7/8

7/16-20

1.0

60414

1/2-13

1 15/16

1 13/16

5/16

1 5/8

10-32

3/4

1/2

7/8

7/16-20

1.0

60410

1/2-13

2 1/2

2 3/16

5/16

2 7/32

10-32

7/8

7/8

1 1/4

9/16-18

2.5

60411

5/8-11

2 1/2

2 3/16

5/16

2 7/32

10-32

7/8

7/8

1 1/4

9/16-18

2.5

60412

3/4-10

2 1/2

2 3/16

5/16

2 7/32

10-32

7/8

7/8

1 1/4

9/16-18

2.5

通孔型油缸(公制)

件号

A

B

C

螺纹
深度
D

E

F

G

H

J

进油口 尺寸BSPT

重量 (kg)

63123

17

64

55

8

56

M5x0.8

22

10

32

3/8-19

1.1




   第11.29页
