管接式旋转油缸
管接式旋转油缸   这些通用旋转油缸/压紧器可被用作单动或双动旋转油缸, 或者作为推/拉油缸. 旋转油缸里的活塞右转90°. 但要改为左转90°也很容易, 甚至可改为完全不转动. 图纸

重要提示:
  所有旋转油缸必须与限流阀(见第14或74页)配合使用, 以缓和其旋转动作.

  请注意最大推荐流量.



  • 安装油缸, 可用4个#10的内六角, 或利用油缸本身外径上
    尺寸为1"-12的螺纹安装.
  • 可选的零部件包括螺纹安装支架及锁紧螺母, 如下所示.
  • 可作为非转动压紧器使用.
  • 最大推荐流量为20立方英寸(325cm3)/分钟/压紧(约1秒钟压紧时间).
  • 注: 压紧臂长度影响压紧力. 请参考第14页图表.
  • 提供2D和3D格式的CAD文件下载

规格

60680 旋转油缸

压紧(拉)

回程(推)

工作流量(cm3)

3

5.4

有效活塞面积(cm2)

1.6

2.8

最小工作压强(bar)

10

-

最大工作压强(bar)

210

210

最大输出力(kN)

3.3

6.0

行程(mm):全程

19

19

     旋转

12.7

12.7

     压紧

6.4

6.4

重量 (kg)

0 .45

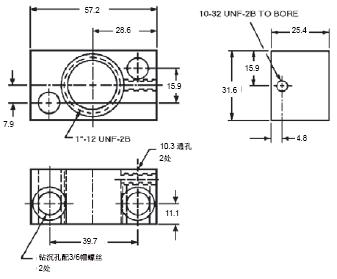

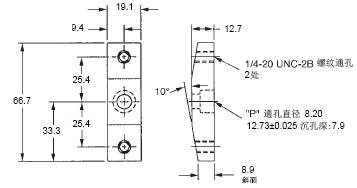

附件
压紧双臂 安装基座

压紧双臂

描述

件号

安装基座

60953

六安角锁紧螺母

60964

可选压紧臂

60923



安装基座



   第11.10页
