起重吊环
    美国制造,享有国际信誉的杰根斯起重吊环,为模具起吊提供可靠保证。杰根斯起重吊环起重载荷最大可达22.5吨,且具有5倍的安全系数,最大螺纹直径达M64,所有材料都是高强度合金钢,万向吊环具直拉型和侧拉型....
类型

公/英制

螺纹尺寸

载荷






传统侧拉型
精密铸造主体

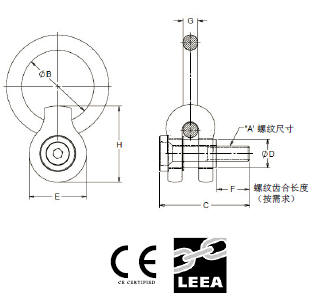

传统侧拉型
  • 额定强度系数比率为5:1
  • 材料: 合金钢
  • U形栓, 拉环, 衬套和帽螺丝都通过磁性粒子检测
  • U形栓通过X光照射检测
  • 表面处理: 黑色氧化
  • 以额定负载的200%验证测试
  • 可从本公司网站(www.jergens.com.cn)下载多种格式的3D实体模型文件
  • 可选择EnviroloxTM 保护性表面镀层处理, 详情见P10.13.
  360° 旋转且可绕螺栓摆转, 因此, 当提吊旋转 物体时, 侧面提升有更大的操作间隙.
英制

件号

Envirolox
件号

载荷1 (磅)

A

B

C

H

E

F

G

扭矩
(英尺.磅)

重量
(磅)

螺栓工具包
件 号

Envirolox
螺栓工具包
件 号

H

D

47311

47311-E

650

5/16-18

2

2 1/28

2

1 1/2

5/8

3/8

3.5

.25

47341

47341-E

2

1 11/16

47312

47312-E

800

3/8-16

2

2 3/28

2

1 1/2

3/4

3/8

4.5

.25

47342

47342-E

2

1 11/16

47313

47313-E

1800

1/2-13

3

3 3/8

3 3/16

2 3/8

1

5/8

15.0

3.25

47343

47343-E

3 3/16

1 3/16

47314

47314-E

2500

5/8-11

3

3 5/8

3 3/16

2 3/8

1 1/4

5/8

25.0

3.25

47344

47344-E

3 3/16

1 3/16

47315

47315-E

4100

3/4-10

4

5

5

3 3/4

1 1/2

1

50.0

11.25

47345

47345-E

5

1 29/32

47316

47316-E

7100

1-8

4

5 3/8

5

3 3/4

2

1

90.0

11.50

47346

47346-E

5

1 29/32

47317

47317-E

14000

1 1/4-7

6

6 7/8

6 13/16

4 5/8

2

1 3/8

150.0

27.75

47347

47347-E

6 13/16

3

47317-08



14000

1 1/4-8

6

6 7/8

6 13/16

4 5/8

2

1 3/8

150.0

27.75

-

-

6 13/16

3

47318

47318-E

17200

1 1/2-6

6

7 3/8

6 13/16

4 5/8

2 1/2

1 3/8

250.0

31.50

47348

47348-E

6 13/16

3

47318-08



17200

1 1/2-8

6

7 3/8

6 13/16

4 5/8

2 1/2

1 3/8

250.0

31.50

-

-

6 13/16

3

47319

47319-E

29000

2-4 1/2

5 1/4 x 10 1/2

10

6 13/16

4 5/8

3 1/8

1 1/2

300.0

42.00

47349

47349-E

6 13/16

3

47319-08



29000

2-8

5 1/4 x 10 1/2

10

6 13/16

4 5/8

3 1/8

1 1/2

300.0

42.00

-

-

6 13/16

3
1 基于表中注明的螺纹扭矩所对应的载荷.
2 建议以该扭矩安装吊环.


公制

件号

Envirolox
件号

载荷1
(千克)

A

B

C

H

E

F

G

扭矩2
(千克.米)

重量
(千克)

螺栓工具包
件 号

Envirolox
螺栓工具包
件 号

D

47351

47351-E

325

M  8 x 1.25

50.8

61.0

50.8

38.1

16.0

9.5

.43

.12

47391

47391-E

17.4

47352

47352-E

500

M 10 x 1.5

50.8

63.0

50.8

38.1

20.0

9.5

.60

.12

47392

47392-E

17.4

47353

47353-E

725

M 12 x 1.75

76.2

85.0

81

60.3

24.0

15.9

2.00

1.5

47393

47393-E

30.1

47354

47354-E

1400

M 16 x 2.0

76.2

94.0

81

60.3

31.0

15.9

3.50

1.5

47394

47394-E

30.1

47355

47355-E

2290

M 20 x 2.5

101.6

133.0

125.4

95.3

40.0

25.4

7.00

5.1

47395

47395-E

48.4

47356

47356-E

3050

M 24 x 3.0

101.6

147.0

125.4

95.3

47.0

25.4

12.50

5.2

47396

47396-E

48.4

47357

47357-E

4850

M 30 x 3.5

152.0

173.8

173.0

117.5

50.8

31.7

34.6

12.6

47397

47397-E

76.2

47358

47358-E

7500

M 36 x 4.0

152.0

191.0

173.0

117.5

67.5

35.0

55.0

14

47391

47391-E

76.2
1 基于表中注明的螺纹扭矩所对应的载荷.
2 建议以该扭矩安装吊环.
