起重吊环
    美国制造,享有国际信誉的杰根斯起重吊环,为模具起吊提供可靠保证。杰根斯起重吊环起重载荷最大可达22.5吨,且具有5倍的安全系数,最大螺纹直径达M64,所有材料都是高强度合金钢,万向吊环具直拉型和侧拉型....
类型

公/英制

螺纹尺寸

载荷






可调吊索链
可调吊索链
  • 等级为80的合金链

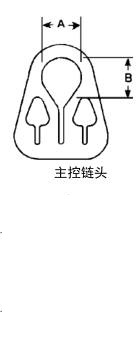

  • 合金钢主控链头
  • 链环逐个排列为可跟踪顺序
  • 遵守OSHA - 经验证测试并鉴定 适合机器止动要求
  • 每个吊钩配备一个挡闩
    * 这些部件只能作为整件的组成部分, 不能单独购买

吊钩

吊钩

件号

链条
尺寸
(in.)

载荷 尺寸

重量
(Ibs)

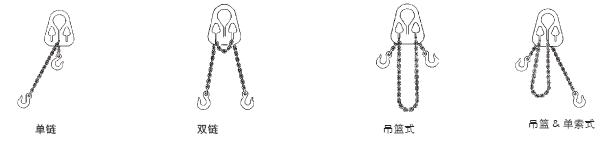

单链@90°
(Ibs)

双链@60°
(Ibs)

A
(in.)

B
(in.)

C
(in.)

D
(in.)
E
(in.)
F
(in.)
G
(in.)
H
(in.)
I
(in.)
J
(in.)

47701

7/32

2100

4700

2 3/16

2 11/16

15/16

6 1 7/32 29/32 35/64 1/2 2 37/64

29/32

4.2

47702

7/32

2100

4700

2 3/16

2 11/16

15/16

10 1 7/32 29/32 35/64 1/2 2 37/64

29/32

4.6

47703

9/32

4300

7400

2 7/8

3 3/16

1 1/16

6 1 29/64 1 21/32 39/64 3

1 3/32

7.5

47704

9/32

4300

7400

2 7/8

3 3/16

1 1/16

6 1 29/64 1 21/32 39/64 3

1 3/32

10.5

47705

3/8

8800

15200

3 3/4

4 1/8

1 9/16

10 1 3/4 1 15/31 13/16 13/16 5 9/32

1 3/8

18.5

47706

3/8

8800

15200

3 3/4

4 1/8

1 9/16

14 1 3/4 1 15/31 13/16 13/16 5 9/32

1 3/8

24.5

47707

1/2

12000

20800

4 3/8

4 3/8

2 10 2 5/8 2 1/4 1 5/32 1 1/8 5 11/16

1 21/31

42

47708

1/2

12000

20800

4 3/8

4 3/8

2 14 2 5/8 2 1/4 1 5/32 1 1/8 5 11/16

1 21/31

52

如需更大尺寸和载荷,请联系我们。
挡门

警告:

  • 如不遵守安全使用规则和检测说明将可能导致严重伤害. 不要超过额定载荷.
  • 吊索额定载荷随着其与水平方向的夹角变小而变小. 我们不推荐使用时其水平夹角小于 45°.
  • 荷载必须始终安全地系牢并保持平衡. 千万不要以其他链索替代或超重起吊.
  • 承重链必须套在主控链头调节槽上的基座上. 合金链索和主控链头不应该单独使用于通用起重操作.
