起重吊环
    美国制造,享有国际信誉的杰根斯起重吊环,为模具起吊提供可靠保证。杰根斯起重吊环起重载荷最大可达22.5吨,且具有5倍的安全系数,最大螺纹直径达M64,所有材料都是高强度合金钢,万向吊环具直拉型和侧拉型....
类型

公/英制

螺纹尺寸

载荷







确保生产安全的杰根斯起重吊环

  • 杰根斯公司推荐用户使用旋转式和摆转式旋转吊环, 以替代传统的吊环螺栓.
  • 在操作中您使用合适的旋转吊环吗??
  • 旋转吊环旋转和摆转自由吗? 有没有活动的限制?
  • 起重孔有没有在合适的位置上?
  • 部件上有无正确的起重孔? 有足够的承重能力吗?
  • 起重孔有无足够深度的螺纹以确保螺纹完全咬合?
    (见P10.3中的安装信息, 表3)
  • 推荐孔深:
    钢质 – 螺栓直径的1-1/2 倍(至少)
    铝质 – 螺栓直径的2 倍(至少)
  • 经验方法: 有任何疑问都不行!!!
  • 传统的吊环螺栓仅适用于垂直起吊的环境.

吊索负载随吊索角度改变
  根据设计, 在额定负载内, 杰根斯旋转吊环能以任何角度提拉. 然而, 当吊索角度小于90度时, 其拉伸负载将随角度减小而增大, 见下面图解. 所以, 在选择起重设备时, 务必考虑吊索角度.

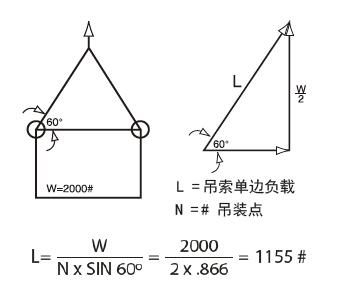

实例计算

实例计算1

实例计算2

吊索角度

吊索负载

(度)

(磅)

90

1000

75

1040

60

1155

45

1410

30

2000

15

3860




可行

1. 观察工作负荷限制性
   (特别注意斜角起重的吊环螺栓 - 见吊索角度表).
2. 用前应检查旋转吊环.
3. 以推荐的扭矩完全旋紧旋转吊环.
4. 确保合适的螺纹深度 - 不要用垫圈填.
5. 确认旋转吊环活动自如 - 吊环旋转和摆转必须不能被限
6. 当吊环安装在软质材料上时(比如铝), 螺纹的有效咬合长度应为螺纹直径的2倍.




不行

1. 绝不侧拉任何一个直拉型旋转吊环.
2. 绝不在吊环螺栓或旋转吊环上使用尺寸太大的吊勾
  (见P10.3中的安装信息, 表1).
3. 吊索角度不要超过额定范围.
4. 不能用蒸汽清洁或去油清洗吊环(会导致生锈和部件粘合).
5. 要避免振动荷载.
6. 不要让吊环与起重设备接触(见P10.3中的安装信息,表2).
