Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍

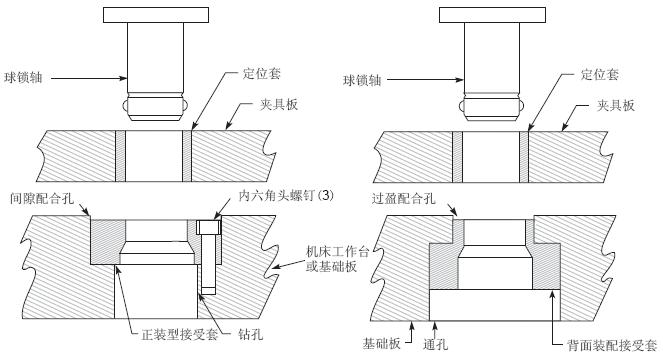

接受套的装配

正装型接受套的装配
背装型接受套的装配
  两个以上的定位点并没有什么好处。如果需要两个以上的法兰轴施加额外的压紧力时,夹具板上其它的孔内不要安装定位套,且需超过公称尺寸0.76mm。适量的间隙可以保证这些孔不会对定位造成干涉。

  定位精度需要多少?

  机床工作台、碑式夹具立碑或基础板上的接受套的中心距需非常精确(建议±0.005mm)。精确的孔距可以为夹具板的互换换性提供基础。而对于准确重复定位精度在0.013mm之内的实际定位,夹具板里的两个定位套都应是一级定位套,且中心距偏差须保持±0.005mm以内。对于重复定位精度稍低一些的(实际定位精度在0.04mm内的),一级定位套、二级定位套各一个,且中心距的偏差需在±0.03mm以内.


问:定位套有没有更好的定位位置?

答:定位套的位置并不是关键,但为了保证一致性,我们建议如果位置允许,尽量将定位套定位在左下角和右上角。

问:球锁系统比传统的定位销和螺栓好在哪里?

答:定位和锁紧一步完成。最多旋转紧定螺丝两圈半就完成锁紧。而一个M12,螺纹的有效长度为直径的1.5倍的带肩螺栓需旋转十几圈才能锁紧。在数控机床上,球锁系统±0.013mm的重复定位精度使您无需再为夹具找正。

问:如果为了使球锁轴帽缘低于夹具板表面而铣台阶,需要怎么做?

答:在夹具板上锪出直径足够大的沉孔,使球锁轴便于拿出。注意:帽缘下的板的厚度十分关键。板厚必须参照目录中建议的标准。

问:如果板的厚度比建议的厚度薄怎么办?

答:通过调整接受套的沉孔深度,仍然可以使用球锁系统。如果在此类应用上还有问题,请拨打021-58356226。

问:球锁轴能否在热环境中工作?

答:轴是用合金钢制成的,热处理至40-45Rc,能承受200°C的高温。然而,卡住球体的“O”型圈却会分解。

注意:板的热膨胀会影响中心距的公差以及重复定位精度。
