Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


  锁紧销


K5 系列
硬化不锈钢
用于液压和气动锁紧模块








件号

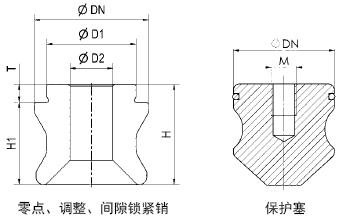

系列 描述 ØDN ØD1 ØD2 H H1 M T g 锁紧销连
接螺栓 PN
306019 K5 零点锁紧销 15.0 10 6 12.7 10.2 - 2.5 15 306092
306035 K5 调整锁紧销 15.0 10 6 12.7 10.2 - 2.5 15 306092
306050 K5 间隙锁紧销 14.8 10 6 12.7 10.2 - 2.5 15 306092
306076 K5 保护塞 14.8 - - 10.2 - M6 8.0 12 -



K10 系列
硬化不锈钢
用于液压和气动锁紧模块

件号
系列 描述 ØDN ØD1 ØD2 H H1 M T g 锁紧销连
接螺栓 PN
303610 K10 零点锁紧销 22.0 15 8 19 16 - 3 30 303578
303636 K10 调整锁紧销 22.0 15 8 19 16 - 3 30 303578
304519 K10 间隙锁紧销 21.8 15 8 19 16 - 3 30 303578
304535 K10 保护塞 21.8 - - 16 - M8 12 30 -


K20 系列
硬化不锈钢
用于液压和气动锁紧模块

件号
系列 描述 ØDN ØD1 ØD2 H H1 M T g 锁紧销连
接螺栓 PN
303149 K20 零点锁紧销 32.0 25 12 28 23 - 5 110 303222
303156 K20 调整锁紧销 32.0 25 12 28 23 - 5 110 303222
303164 K20 间隙锁紧销 31.8 25 12 28 23 - 5 110 303222
303172 K20 保护塞 31.8 - - 23 - M8 16 110 -


K40 系列
硬化不锈钢
用于液压和气动锁紧模块

件号
系列 描述 ØDN ØD1 ØD2 H H1 M T g 锁紧销连
接螺栓 PN
303180 K40 零点锁紧销 40.0 25 16 34 29 - 5 180 303230
303198 K40 调整锁紧销 40.0 25 16 34 29 - 5 180 303230
303206 K40 间隙锁紧销 39.8 25 16 34 29 - 5 180 303230
303214 K40 保护塞 39.8 - - 29 - M8 20 180 -


  上一页 第1.54页 下一页
