Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍



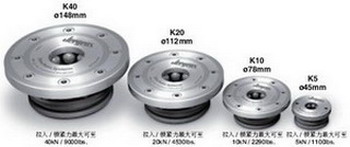

杰根斯零点装夹系统 —
节省90%以上的安装时间

一步完成定位和锁紧

为了实现夹具的快速更换,杰根斯的零点装夹系统(ZPS)应用革命性的技术,实现了定位和锁紧一步之内同时完成,在确保重复定位精度的同时,将夹具的装、卸和更换时间缩到最短。系统可以采用气动或液压解锁,正向锁紧*的定位模块可以让操作员以极高的精度和最少的力气快速更换大型、小型夹具。其他特征包括:
  • 重复定位精度 < 0.005mm
  • 将安装时间降至最短
  • 硬化不锈钢结构 (AISI 440B)
  • 整合安全系统
  • 紧凑型设计
  • 正向锁紧*
  • 强锁紧力

* 正向锁紧:锁紧力的方向与刀具的切削力同向,切削力是额
      外的锁紧力, 对于锁紧而言,是有益的外力。




有助于过程改进的八大特点


  杰根斯零点装夹系统的设计特点可以保证提高精度和重复定位精度的同时,减少换夹时间。


 自我引导


  锁紧销的锥形自引导外形可以使重型夹具的安装更容易。



 自我对正


  特别的结构设计不需要在插入和取出时完全对正
