Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍



不锈钢接受套(英制)

注:安装好的接受套表面应低于基础板表面约.012"。





正装型接受套常用于盲孔(间隙配合)

安装尺寸

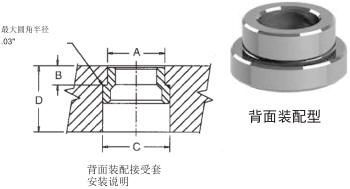

背装型接受套常用于通孔(过盈配合)

正面装配  背面装配

球锁轴
直径
(毫米)

正面
安装
件号

实际
外径
-.0000
-.0004

间隙
钻孔
直径
E

沉孔
+.0005
-.0000
F

深度
+0.002
-0.000
G

丝锥
尺寸&
深度1
H

螺栓孔排列
直径
(3孔匀布)

最小
基础板
厚度
D

13

49506SS

1.3750

11/16

1.3750

0.469

8-32x5/16

0.984

3/4

16

49507SS

1.4370

13/16

1.4370

0.469

8-32x5/16

1.125

3/4

20

49501SS

1.6873

13/16

1.6873

0.637

10-32x3/8

1.362

1

25

49502SS

2.0623

1

2.0623

0.799

1/4-28x1/2

1.644

1-1/4

30

49503SS

2.2654

1 3/16

2.2654

0.871

1/4-28x3/4

1.876

1-3/8

35

49504SS

2.6873

1 9/16

2.6873

0.904

5/16-24x7/8

2.178

1-1/2

50

49505SS

3.4998

1 5/32

3.4998

1.239

3/8-24x1

2.916

2

1正面装配型接受套配有安装螺丝.

球锁轴
直径
(毫米)

背面
装配
件号

实际外径
+.0000
-.0004
A

深度
+0.000
-0.002
B

沉孔内径
±0.006
  C

最小
基础板
厚度
D

13

49516SS

0.7870

.277

1.000

3/4

16

49517SS

0.8760

.285

1.155

3/4

20

49511SS

1.0950

.345

1.280

7/8

25

49512SS

1.3763

.416

1.593

1

30

49513SS

1.6264

.432

1.906

1-1/4

35

49514SS

1.8764

.493

2.155

1-5/6

50

49515SS

2.6269

.621

2.988

1-3/4


定位套(英制)

定位套尺寸

  重复定位精度将决定是否需要一级、二级定位套各一个还是两个一级定位套。用两个一级定位套的情况下,如果接受套两个孔的中心距在±.0002"公差范围内,那就重复定位精度可以保持±.0005"以内 。
定位套及背面装配型接受套安装注意事项:
  为了减少轴在内孔中取不出来的可能性,内孔和接受套外径配合的最大过盈量不得超过.0005"

夹具板
厚度
±.005

球锁轴
直径
(毫米)

一级
定位套
件号

二级
定位套
件号

定位套外径
+.0000
-.0004

.50

13

49705SS

49805SS

0.7518

.75

13

49706SS

49806SS

0.7518

.50

16

49707SS

49807SS

1.0018

.75

16

49708SS

49808SS

1.0018

.75

20

49701SS

49801SS

1.3772

1.00

20

49702SS

49802SS

1.3772

.75

25

49711SS

49811SS

1.3772

1.00

25

49712SS

49812SS

1.3772

.75

30

49721SS

49821SS

1.7523

夹具板
厚度
±.005

球锁轴
直径
(毫米)

一级
定位套
件号

二级
定位套
件号

定位套外径
+.0000
-.0004

1.00

30

49722SS

49822SS

1.7523

.75

35

49731SS

49831SS

1.7523

1.00

35

49732SS

49832SS

1.7523

1.50

35

49733SS

49833SS

1.7523

2.00

35

49734SS

49834SS

1.7523

.75

50

49741SS

49841SS

2.5025

1.00

50

49742SS

49842SS

2.5025

1.50

50

49743SS

49843SS

2.5025

2.00

50

49744SS

49844SS

2.5025
