Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


球锁快速装夹系统 原理说明
主要用途:
快速、精确地完成成套夹具的定位和固定.
特别适合小批量、多品种的加工作业。
系统部件构成:
基础板(含球锁接受套), 夹具板(含球锁定位套), 球锁轴
主要特点:
* 快速:成套夹具更换只需1分钟
* 重复定位精度:±0.013mm以内
* 可靠:整套球锁系统夹持力最大可达36吨
* 操作简易:工人无需特别培训即可操作
* 维护简单:部件通用,互换性高
* 后续成本低廉:一旦装上杰根斯基础板,用户可不断增配夹具板。每套夹具板只需安装2个球锁定位套即可加入使用
使用说明:
1)先将基础板一次性永久固定在机器工作台上.

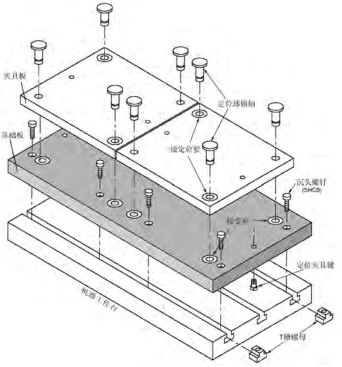

2)在夹具板上加工四个配合孔(孔径取决于球锁轴直径系列,详见球锁安装说明;孔 距取决于实际夹具板尺寸和安装空间允许情况),任意选择两个对角的孔,各安装 一个球锁定位套,与球锁轴配合同时起定位和夹紧作用,其余两个通孔与球锁轴成 0.76mm间隙配合,仅起夹紧作用).

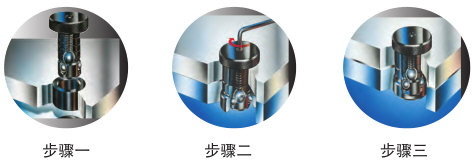

3)将夹具板上四个配合孔与基础板上四个接受套的位置一一对应,插入球锁轴,然 后旋紧,这样夹具板与基础板就牢牢地连接在一起了! 就这样一步完成定位和固 定.重复精度保证在±0.013mm以内
通过使用球锁系统,您可以实现:
* 每套夹具仅需调零一次,再次安装无需重复调零,随装随用
* 装、卸迅速,一分钟即可开工
* 两套相同的夹具,一套加工,另一套在机器外安装 、拆卸工件毛胚,节省待机时间
* 复杂毛坯可利用球锁转换工件方向, 变换加工位置
* 美国杰根斯品牌,确保产品质量,增强客户信心



  上一页 第1.4页 下一页
