Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


定制信息(英制)

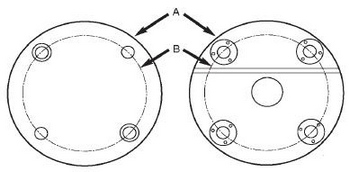

  标准系统
标准系统

分度台:
制造厂商:_________________________________
型号:_____________________________________
直径:_____________________________________
轻载或重载:_______________________________
通孔直孔:_________________________________

安装分度台的机床:
制造厂商:_________________________________
型号:_____________________________________
承载能力:_________________________________

分度台花盘:
T型槽尺寸:_______________________________
排列/方向:________________________________

螺孔尺寸:_________________________________
排列/方向:_________________________________

材料:

  • 夹具板: Alca PlusTM铸铝,
        ±0.005"厚度公差
  • 基础板: FreMaxTM 15钢,
        ±0.005"厚度公差

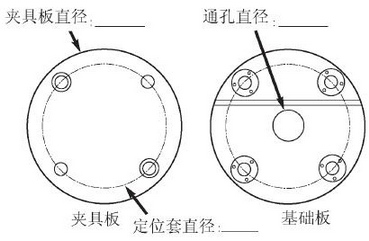

  定制系统
定制系统
夹具板

件号

A

B

厚度

球锁定位套

球锁轴

重量

28707

8"

6"

0.75"

16mm

49608

3.5 lbs.

28708

10"

8"

1.00"

20mm

49602

7.0 lbs.

28709

12"

10"

1.00"

20mm

49602

11.0 lbs.

产品更新
  在杰根斯,产品改进是一个不间断的过程。恕不通知将会变化的规格和技术数据。如果现有资料对您的设计十分关键,我们建议您与杰根斯的技术销售部取得联系,以审核其尺寸和规格。
基础板

件号

A

B

厚度

球锁接受套

中心孔

重量

49107

8"

6"

0.75"

16mm

1.00"

11.0 lbs.

49108

10"

8"

1.00"

20mm

2.00"

21.0 lbs.

49109

12"

10"

1.00"

20mm

2.00"

33.0 lbs.
