Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


用于旋转分度盘的球锁系统(英制)

问题:

   虽然旋转分度台增加了立式加工中心的万能性,但还是有一个较大的限制:安装设置既费人力又很费时间,以致于限制了机床的机动性。在很多情况下,人们将此单元专门放在一台机床上,以避免因冗长的安装设置和交换时间所带来的麻烦。

杰根斯的解决方案:

  我们用于分度台的新型球锁装夹系统提供了一种双管齐下的解决办法。

  首先,借助于球锁安装板,整个分度台可以被快速和精确地交换;解放出你的机床,做更多的工作。你不再会花费数小时来做安装设置之类的事情。球锁系统在几分钟之内就能完成,而且重复定位精度公差不超过±0.0005"。夹紧面低,夹紧力大,该方案在十几年的车间现场使用中已得到肯定。

  其次,球锁系统能快速更换你的夹具板。借助于安装在分度台花盘上的基础板,你可以在60秒钟内启用新的夹具。



预先安装了接受套及定位套的基础板和夹具板

优势:

  • 最大限度地利用了分度台
  • 消除了冗长的安装设置时间
  • 在几秒钟内精确地交换了夹具板

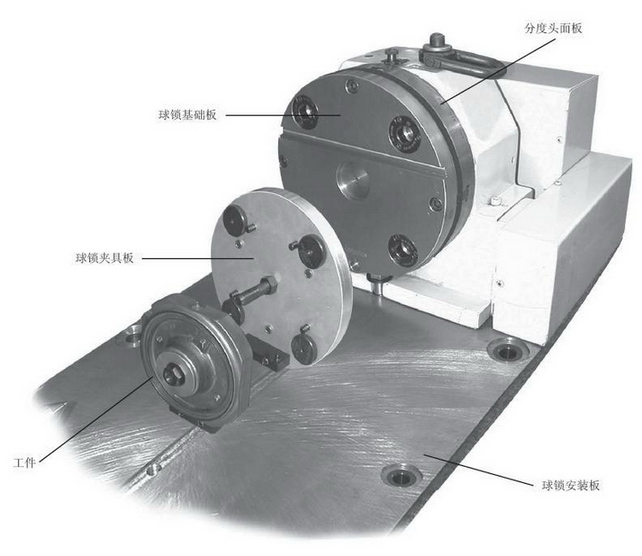

用于旋转分度盘的球锁系统




  上一页 第1.36页 下一页
