Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


球锁式四面体夹具立柱(英制)
  • 材料: 40级米汉纳铸铁 (Meehanite Cast Iron)
  • 另有铝制型可供选择
  • 球琐接受套和定位套已安装
  • 提供精密的数控加工中心夹具基座
  • 垂直度每英尺0.001"(更高精度请咨询杰根斯)
T型夹具立柱

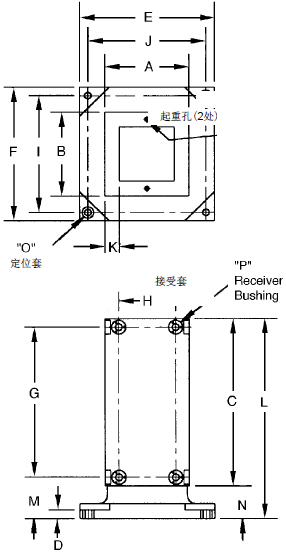

安装了球锁接受套的铸铁四面体夹具立柱

件号

A

B

C

D

E

F

G

H

I

J

K

L

M

N

重量(Kg)

69001

10

10

20

1

16

16

18

6.75

14

14

1.75

23.875

4.875

3.875

510

69011

12

12

25

1

20

20

22

8

17

17

1.625

28.875

5.375

3.875

736

69021

16

16

26

1.5

25

25

23

11.50

21

21

2

29.875

5.375

3.875

1122



件号

O

P

夹具板件号

基础板件号

钢制夹具板
件号

69001

20

20

28741

49102

28841

69011

25

25

28742

49103

28842

69012

35

25

28743

49104

28843



可提供定制尺寸
  对于您的特殊要求的基座,安装位置中带有或不带球锁配件,我们能够给您报价。请拨打021-58356226获取设计规格资料



可使用吊环23411配合提吊
– 另外订购



产品更新
  在杰根斯,产品改进是一个不间断的过程。恕不通知将会变化的规格和技术数据。如果现有资料对您的设计十分关键,我们建议您与杰根斯的技术销售部取得联系,以审核其
尺寸和规格。
