Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


预加工的球锁夹具板(英制)
  • 材料:Alca Plus铸铝或FreMax 15钢
  • 平直度在.005"以内
  • 厚度公差:±.005"
  • 6061-T-651板,可根据需要,平面度做到0.001"以内

预加工的球琐夹具板

件号 板宽及板长
(英寸)
板厚
(英寸)
球锁轴直径
(毫米)
铝板 重量
(磅)
钢板 重量
(磅)

28706

9

28806

27

9.97 x 16

.75

20

28711

12

28811

36

12 x14

.75

20

28713

14

28813

42

14 x14

.75

20

28715

18

28815

55

16 x 16

.75

20

28722

16

28822

48

12 x 14

1.00

25

28724

19

28824

56

14 x 14

1.00

25

28726

24

28826

73

16 x 16

1.00

25

28719

23

28819

68

20 x 16

.75

20

28727

38

28827

114

20 x 20

1.00

25

28731

11

28831

32

10 x 15

.75

16

28801

80

16 x 16

1.125

20

注:每个板都安装了两个一级定位套.

可提供定制尺寸
  Jergens可制造出适合您的产品规格的球锁夹具板或基础板。请拨打021-58356226以获取更多信息。



  • 预加工到最小公差
  • 确保球锁系统的±.0005"重复定位精度
  • 包括预安装的一级定位套
  • 减少夹安装和设置的时间

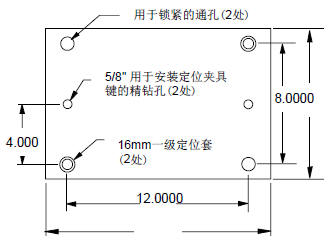

  • 为定位夹具键提供5/8"铰制孔
  • 适用于卧式或立式加工中心、桥堡-型机床或多工作台型加工中心

  * Alca Plus是Alcoa铝制品公司的商标


10x15 桥堡型TM夹具板

铝板
件号

28731


钢板
件号

28831



12x14 夹具板

铝板
件号

28711


钢板
件号

28811




   上一页 第1.29页 下一页
