Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍



不锈钢接受套(公制)

注:安装好的接受套表面应低于基础板表面约0.3mm

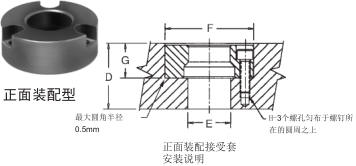

正装型接受套常用于盲孔(间隙配合)

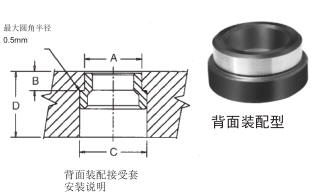

背装型接受套常用于通孔(过盈配合)

安装尺寸
正面装配  背面装配

球锁轴
直径

正装型
件号

实际
外径
-0.01
-0.02

间隙孔
直径
E

沉孔
+0.003
+0.010
F

深度
+0.025
-0.025
G

丝攻
尺寸&
深度 1
H

螺孔排列
直径
(3孔匀布)

最小
基础板
厚度
D

13

49556SS

35 13.5 35 11.91 M4x0.7 x 7 25 20

16

49557SS

37 21.0 37

11.91

M4x0.7 x 7 29 20

20

49551SS

45 21.0 45 16.21 M5x0.8 x 9 35 25

25

49552SS

25 25.5 25 20.32 M6x1.0 x 10 42 30

30

49553SS

60 30.5 60 22.15 M6x1.0 x 11 48 35

35

49554SS

70 40.0 70 22.99 M8x1.25 x 17 50 40

50

49555SS

90 55.0 90 31.50 M10x1.5 x 18 70 50
1正面装配型接受套配有安装螺丝.
球锁轴
直径
(mm)
背装型
件号
实际
外径
+0.04
+0.03
A

深度
+0.025
-0.025
B
沉孔内径
± 0.15
C
基础板
最小厚度
D

13

49566SS 20 6.92 26 20

16

49567SS

22 7.24 29 20

20

49561SS 28 8.74 33 25

25

49562SS

35 10.54 41 25

30

49563SS

42 10.95 49 30

35

49564SS

48 12.50 55 35

50

49565SS

67 15.75 76 45

定位套(公制)

安装套尺寸

  重复定位精度将决定是否需要一级、二级 定位套各一个还是两个一级定位套。用两个一级定位套的情况下,如果接受套两个孔的中心距在±0.005 mm公差范围内,那就重复定位精度可以保持 ±0.013mm以内。
定位套及背面装配型接受套安装注意事项:
  为了减少轴在内孔中取不出来的可能性,内孔和接受套外径配合的最大过盈量不得超过0.013mm.
球锁轴
直径
(mm)
夹具板
厚度
+0.13
- 0.13
一级定位套 二级定位套 定位套外径
+0.00
- 0.01
件号 内经 件号 内径

13

13 49755SS 13.01 49855SS 13.04 19.040
  20 49756SS   49856SS   19.040

16

20 49757SS 16.01 49857SS 16.04 25.042



25 49758SS   49858SS   25.042

20

20 49751SS 20.01 49851SS 20.04 35.042



25 49752SS   49852SS   35.042

25

20 49761SS 25.01 49861SS 25.04 35.042



25 49762SS   49862SS   35.042
30 20 49771SS 30.01 49871SS 30.04 45.042
  25 49772SS   49872SS   45.042
35 20 49781SS 35.01 49881SS 35.04 45.042
  25 49782SS   49882SS   45.042
  40 49783SS   49883SS   45.042
  50 49784SS   49884SS   45.042
50 20 49791SS 50.01 49891SS 50.04 63.546
  25 49792SS   49892SS   63.546
  40 49793SS   49893SS   63.546
  50 49794SS   49894SS   63.546
