Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


定制您的球锁系统组件(公制)
球锁系统全套组件-可提供定制

夹具更换时间少于一分钟

  杰根斯球锁组合提高了机加工制造业中的夹 具更换速度。每套组合包含两块各装有两个定位 套的铝质夹具板;一块装有四个接受套的钢制基 础板;及四个20mm的球锁轴,每个球锁轴的最大 负荷能力是10KN。当一块夹具板在机床上工作 时,工作人员可乘此时机将其他零件装到另一块 夹具板上。较少了装夹时间,缩短了待机时间。 为了能把基础板精确地安装到T槽工作台上,而 且无需为基础板找正,可以用定位夹具键。基础 板上用于安装定位夹具键的精钻孔的中心线和接 受套及夹具板上的定位套的中心线是互相平行 的。这些精钻孔也可便于将夹具板安装铣床工作 台上且无需找正。在加工夹具上的定位点时这些 孔也非常有用。

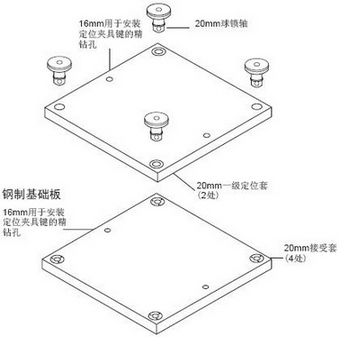

铝质夹具板

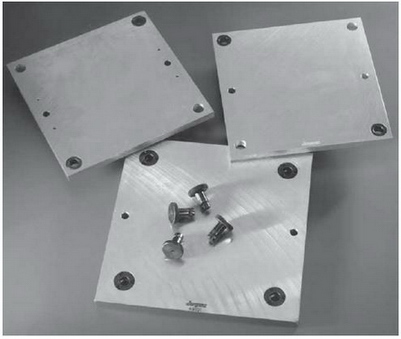

铝质夹具板



  标准球锁系统组件

件号

包含组件

59002

1 - 59101 (400x400x28.57)钢制基础板
  已安装接受套
2 - 58715 (400x400x20)铝质夹具板
  已安装20mm一级定位套
4 - 20mm球锁轴 (件号49651)



提供定制

  杰根斯可根据您的机器工作台为您量身定制全 套球锁系统,包括客户化规格的基础板和夹具板

您仅需提供以下信息:
机床品牌及型号 ___________________________
工作台行程 (x, y, z) ____________________
工作台尺寸 (x, y) _________________________
机器工作台最大载荷重量(Kg) _______________
T型槽宽度及其中心距离 _____________________
