Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


配套夹具立柱的基础板和夹具板(公制)
与夹具基座配套的基础板和夹具板

配套夹具立柱的基础板-钢制

件号

边长

配套夹具基座
件号

A

B

接受套
内径

基础板
厚度±0.13

重量
(Kg)

59102

400

69151/69051

350

350

20

28.57

31

59103

500

69161/69061

425

425

25

31.75

59

59103-C

500

69161/69061
69171/69071

350/425
双工位
350/425
双工位
20/25 31.75 59

59104

630

69171/69071

525

525

35

34.92

124

注:可根据每个客户的要求定制安装孔。
与已装入的球锁接受套一起提供。

与四面体夹具基座和T形夹具基座配套的夹具板

配套四面体夹具立柱和T形夹具立柱的夹具板

件号

配套夹具立柱
件号

类型

夹具板
尺寸

H

G

定位套
内径

夹具板
厚度±0.13

铝板

(Kg)

钢板

(Kg)

58741

7

58841

19

69051

4-S

250x500

150

450

20

20

58742

13

58842

36

69061

4-S

300x625

175

550

25

25

58743

18

58843

50

69071

4-S

400x650

275

575

25

25

58717

8

58817

25

69151

T

400x400

350

350

20

20

58745

19

58845

53

69161

T

500x550

425

475

25

25

58746

27

58846

63

69171

T

625x650

550

575

25

25

与已装入的球锁接受套一起提供。

与夹具基座基础板配套的夹具板 配套夹具立柱基础板的夹具板

件号

配套
基础板
件号

E

F

I

J

定位套
内径

夹具板
厚度±0.13

铝板

(Kg)

钢板

(Kg)

58717

8

58817

25

59102

400

400

350

350

20

20

58727

17

58827

48

59103

500

500

425

425

25

25

58732

27

58832

76

59104

630

630

525

525

35

25

与已装入的球锁接受套一起提供。

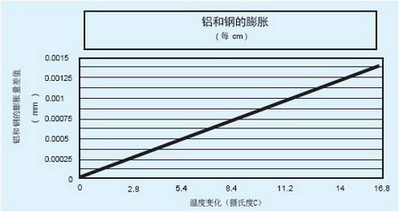

铝和钢的膨胀

注:铝和钢的膨胀率不一样。在做您自己的球琐夹具和基础板时请考虑此项因素。
