Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


球锁式四面体夹具立柱(公制)
  • 材料: 40级米汉纳铸铁 (Meehanite Cast Iron)
  • 另有铝制型可供选择
  • 球琐接受套和定位套已安装
  • 提供精密的数控加工中心夹具底板
  • 垂直度为0.02mm每250mm(更高精度请咨询杰根斯)

安装了球锁接受套的铸铁四面体夹具基座

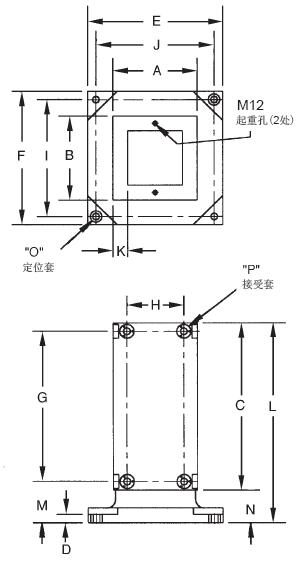

  T型夹具立柱


件号

A

B

C

D

E

F

G

H

I

J

K

L

M

N

重量
(Kg)

69051

250

250

505

25

400

400

450

150

350

350

40

600

125

95

225

69061

300

300

630

25

500

500

550

175

425

425

40

725

137.5

95

320

69071

400

400

655

40

630

630

575

275

525

525

45

750

137.5

95

495



件号

O

P

夹具板
件号

基础板
件号
钢制夹具板
件号

69051

20

20

58741

59102 58841

69061

25

25

58742

59103 58842

69071

35

25

58743

59104 58843
球锁式四面体夹具立柱



可提供定制尺寸
  如您需要特殊要求的立柱,无论带有或不带有球锁配 件,我们都能够为您提供报价。请拨打技术支持热线 021-58356226





可使用吊环23462配合提吊
– 需另外订购



产品更新
  在杰根斯,产品改进是一个不间断的过程。 恕不通知将会变化的规格和技术数据。如果 现有资料对您的设计十分关键,我们建议您 与杰根斯的技术销售部取得联系,以审核其 尺寸和规格。
