Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


与标准基础板配套的夹具板-公制
  • 材料:铸铝* 或 FreMax 15钢
  • 平面度在0.1 mm以内
  • 厚度公差: ±0.1mm
  • 另有平面度在0.03mm以内的6061–T-651板可供选择

标准夹具板规格

件号 板宽及板长 板厚 使用球锁轴
件号
铝板 重量
(Kg)
钢板 重量
(Kg)
58706 4 58806 15 250x400 20 49651
58711 5 58811 16 300x350 20 49651
58713 6 58813 19 350x350 20 49651
58715 8 58815 25 400x400 20 49651
58727 17 58827 48 500x500 25 49662
    58801 38 400x400 28.57 49652
58731 5 58831 15 375 x 250 20 49657

注: 每块夹具板均含两个已安装的一级定位套。

有定制型可供选择
  杰根斯可根据您的需要制造任意规格的球锁夹具板和基础板。如想了解更详细的信息,欢迎拨打021-58356226咨询。



  • 加工至到最精密的公差
  • 确保整个球锁系统±0.013mm重复定位精度
  • 含已安装的一级定位套
  • 减少夹具的安装和调整时间
  • 含安装定位夹具键用的16mm精钻通孔
  • 适用于卧式或立式加工中心、桥堡型机床或多工作台加工中心

  * Alca Plus是Alcoa铝制品公司的注册商标

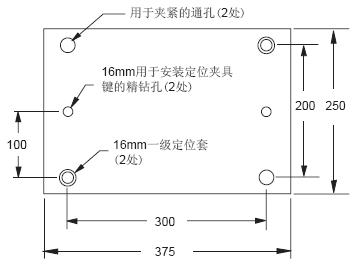

      250x375 BridgeportTM夹具板
            (使用球锁轴49657)

铝板
件号

钢板
件号

58731

58831

重量: 5kg 重量: 15kg

250x375 桥堡型?夹具板

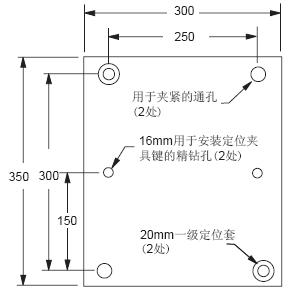

      300x350x20 夹具板(使用球锁轴49651)

铝板
件号

钢板
件号

58711

58811

重量: 5kg

重量: 16kg

300x350 夹具板
