Ball LockTM 球锁快速装夹系统
    杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上 。利用该系统,成套夹具的装、卸时间可缩短至1分钟,回复定位精度确保在+/-0.013mm以内。
    安装杰根斯球锁系统,已有的夹具系统无需特别改动,即可成为快换式精密夹具,小批量订单生产从此不再成问题。
    球锁装夹系统操作简易,无需特别培训和维护。......更多详细介绍


标准基础板-公制(钢制)
标准基础板-钢制
  另有全套球锁系统组件可供选择,包含所有球锁系统部件,可大大简化您的工作,详情请见 1.10页。

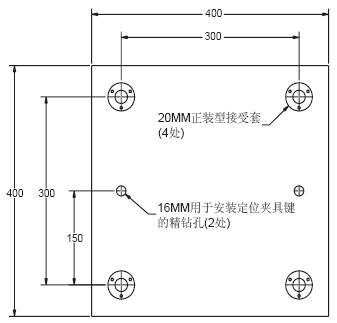

400 x 400 基础板

件号

59101





  含4个已安装的20mm接受套,可配合350x350或400x400夹具板使用.适用于卧式加工中心或多工作台加工中心。

  • 材料: FreMaxTM 15钢
  • 面度在0.03 mm以内
  • 厚度: 25mm
  • 厚度公差: ±0.1mm
  • 重量: 37Kg

标准基础板-钢制

650x400 双工位基础板

件号

59111





  含12个20mm接受套,易于与相应的夹具板拼合安装。

配套夹具板
件号

可容纳的
数量

板宽
及板长

58713

1

350x350

58715

1

400x400

58711

2

300x350

  • 适用于垂直加工中心
  • 厚度: 25mm
  • 重量: 58Kg




标准基础板-钢制

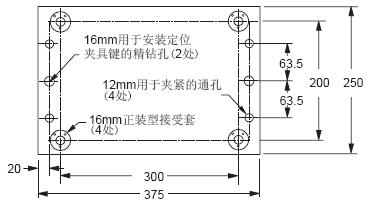

250x375 桥堡TM型基础板

件号

59121





  含四个已安装的16mm接受套及四个12mm安装孔。与桥堡TM型夹具板配合使用。

  • 厚度:20mm
  • 重量:15Kg



   上一页 第1.11页 下一页
